トラックシートの採寸方法｜荷台・積み荷・固定位置を図で整理

「同じ4t車なのに、前のシートがうまく合わない」「買い替えたいけれど、どこを測って注文すればよいか分からない」。シートの更新では、こうした迷いが出てくることがあります。

採寸で大切なのは、荷台の大きさと、完成するシートの大きさを分けて考えることです。荷台の幅と長さが分かっても、積み荷の形や、シートをどこまで垂らして使うかによって、必要な範囲は変わります。

この記事では、収集運搬車などのシートを手配する方に向けて、相談前に整理したい寸法と、その伝え方を図でまとめました。すべての数字を自分で確定する必要はありません。測れたところと分からないところを分けておくと、見積もりの相談が進めやすくなります。

1．まず「何を測った寸法か」を分けておく

例えば「幅2,000mm」と伝えるとき、その数字が荷台の内側なのか、外側なのか、それとも今使っているシートの幅なのかで意味が違います。寸法の横に測った場所を書き添えるだけでも、取り違えを防ぎやすくなります。

最初は、次の3種類に分けて記録してみてください。

ハイランドのサイズ案内でも、荷台だけでなく積み荷とあおりにかかる範囲を考慮し、平らに掛ける場合・積み荷に高さがある場合・鳥居へ掛ける場合を分けています。［1］

「荷台に一律で何cm足す」と覚えるより、どこからどこまで覆いたいかを先に整理するほうが、今回の車両に合う相談につながります。

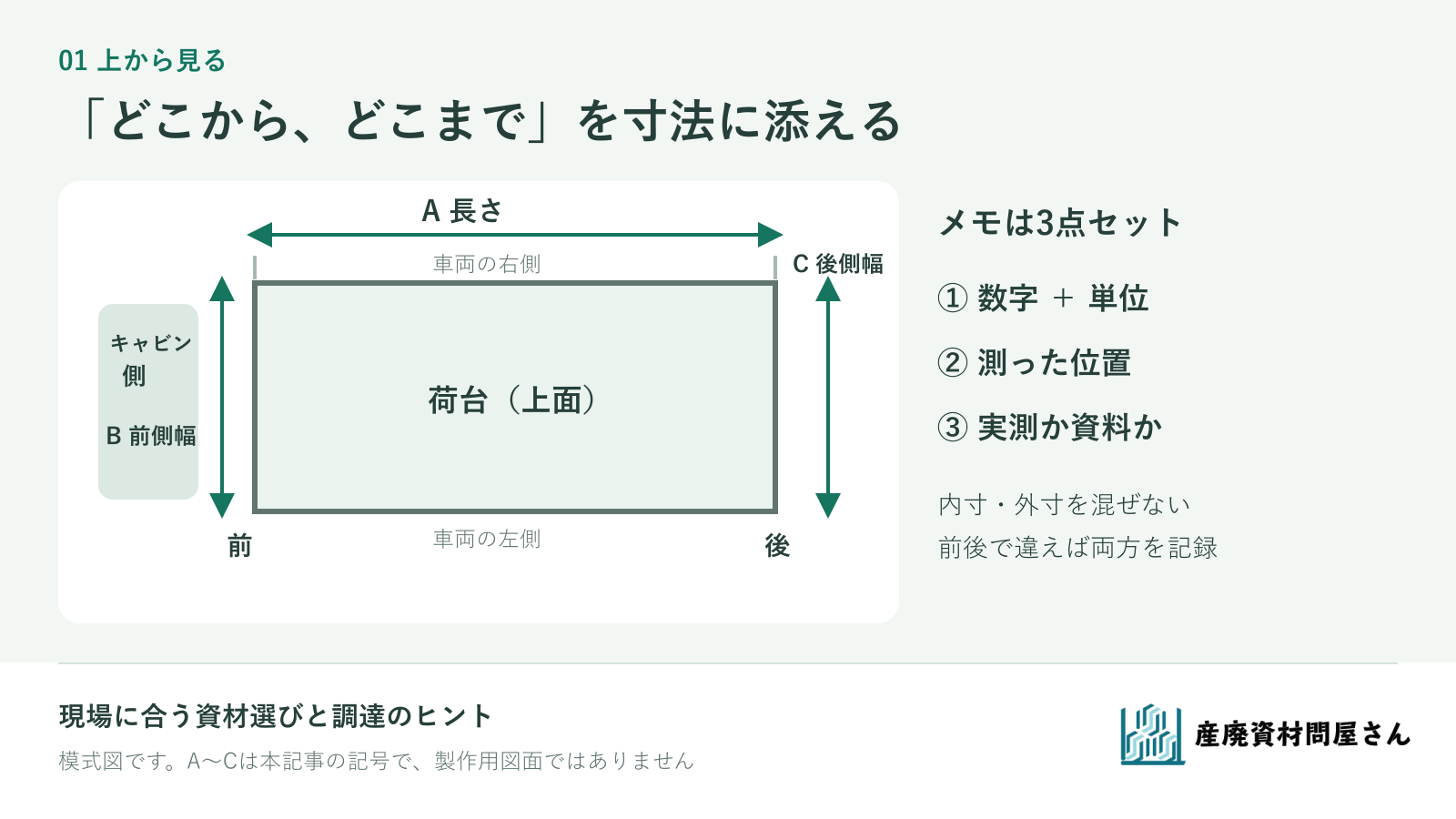

2．上から見た図で、前後・左右・測定位置を揃える

きれいな図面でなくても構いません。荷台を四角く描き、キャビン側を「前」、反対を「後」と書きます。左右は車両の進行方向を向いたときの左右に揃えておくと、写真を別の方向から撮った場合も照合しやすくなります。

図は測定位置を伝えるための模式図です。特定車種の寸法・推奨サイズ・製作用図面ではありません。A〜Cはこの記事の記号です。

記録したいのは、長さの数字だけではありません。「あおり外側の前端から後端まで」など、メジャーの始点と終点も一組にします。内寸の資料しか手元にない場合は、外寸へ推測で置き換えず「荷台内寸」と明記してください。

長さ・幅は、車両の資料と実物を区別して記録する

架装の仕様書や図面があれば、対象の車両と一致するかを確認します。実車を測った数字と資料の数字が違う場合、それぞれの測定箇所や資料名を添えて相談しましょう。資料に示された範囲と、実際に測った範囲が違う可能性もあります。

前と後で幅が違う形状なら、それぞれの幅が分かるようにします。台形などを希望する場合も、単に「幅○mm」とせず、前側・後側の向きを付けて伝えると形状を検討しやすくなります。

製作先から専用の採寸票を受け取ったときは、その図の記号と測定箇所に合わせてください。例えば武田商会は、採寸票で外寸・幅外寸・あおり高・鳥居高などを分け、外寸の測り始めも指定しています。使う採寸票に合わせて、測る場所を確認しましょう。［2］

単位は数字ごとに付ける

社内のメモをmmで揃えるなら、4mは4,000mm、40cmは400mmです。「4.0×2.0」のように単位だけを省かないようにしましょう。

見積もりフォームへ転記するときは、その入力欄の単位を優先します。mmのメモをmの欄へそのまま入れないこと、また、荷台寸法を求める欄なのか完成シート寸法を求める欄なのかを確認することが大切です。指定が読み取れない場合は、数字を当てはめず相談内容欄で伝えてください。

3．横から見て、積み荷とシートの終点を伝える

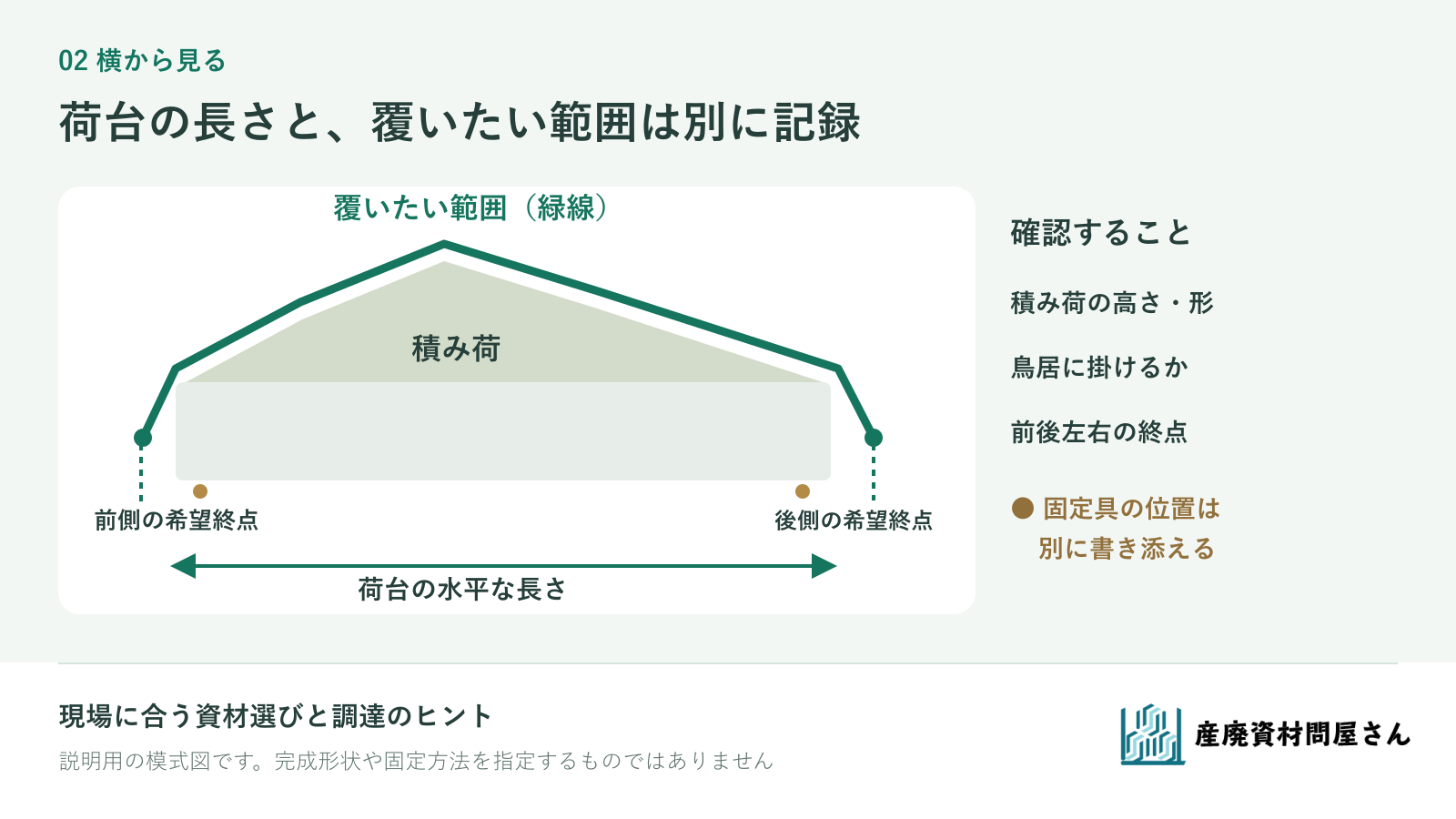

上から見た寸法を揃えたら、次は横から見た使い方です。荷台の平面図が同じでも、積み荷に高さがある場合と、鳥居へ掛ける場合では、シートが通る位置が変わります。

緑線は覆いたい範囲を説明するためのイメージです。完成シートの形状、張り方、走行時の固定方法を指定するものではありません。

ここでは、次の情報を添えます。

• 通常どのような物を積み、どのような形になるか
• 荷台床面など、基準にした位置から見た積み荷の高さ
• 前・後・左・右を、それぞれどこまで覆いたいか
• キャビン後方の枠である鳥居へ掛けるか、使っている支持部材があるか
• 出っ張り、角、開閉する部分など、シートが接触しそうな場所

荷姿が毎回変わる場合は、一度だけ測った状態を「いつも同じ」として扱わないようにします。普段の状態と、特に合いにくい状態を分けて伝えると、どの条件を基準にするか相談できます。ここで整理する高さや形状は被覆材の検討用で、積載の可否を判断するためのものではありません。

シートの端と、車体のフックは別々に書く

「このフックまで届けばよい」と考えたくなりますが、シート端・ハトメ・ロープなどの固定具・車体側のフックは、同じ位置とは限りません。フックの位置を、そのままシートの完成寸法に置き換えないようにしましょう。

今使っている固定具と、シートをどこまで垂らしているかを記録します。そのうえで、どの部分が短い、余る、引っ掛かるのかを伝えます。ハトメの間隔や補強の詳細は、この外形と使い方を揃えたあとに確認する項目です。

測るために積み荷や車上へ無理に登る必要はありません。現場で定めた安全な方法で確認できる範囲にとどめ、届かない箇所は未測定として残してください。

4．古いシートを測るときは「再現」と「改善」を分ける

今のシートが使いやすく、同じ仕様で買い替えたい場合は、前回の注文番号・品番・確定図があれば、それを起点にできます。現物の採寸だけで、元の注文寸法を復元しようとする必要はありません。

現物を測る場合は、安全な平らな場所で広げられる範囲で、測定時の状態も記録します。伸び、縮み、しわ、欠損があると、現在の実測値と製作時の寸法が一致しないことがあります。強く引っ張って数字を合わせたり、破れた端を想像で足したりせず、不確かな箇所を明記しましょう。

「前と同じものがほしい」と「後ろをもう少し覆いたい」を一つの依頼に混ぜないことも大切です。前回仕様を残す部分と、変更したい部分を分ければ、見積もりを比較するときにも差が見えます。

5．2t・4t・大型という呼び方は、寸法に添える情報にする

車格や車種は車両を説明する手がかりですが、それだけで完成シートのサイズを確定しないようにします。架装や鳥居、被覆したい範囲も確認するためです。

社内で「4t車用を3枚」と依頼する場合も、対象車両を識別できる管理番号を付けておくと、どの車両の採寸値かを追えます。複数台が同じ寸法に見えても、最初の1台の数字をほかの車両へそのまま転記せず、仕様書や実測値の一致を確かめてください。

規格サイズを検討するときも、商品名に書かれた車格だけで選ぶのではなく、その商品の完成寸法・形状・使い方が今回の条件に合うかを確認します。手元の車両に合うか、実測値と商品の寸法を見比べましょう。

6．見積もりには「測れた値・希望・未確定」をまとめて渡す

採寸メモは、空欄をなくすことが目的ではありません。どこまで分かっていて、何を相談したいかが伝われば、次に確認すべき項目を整理できます。

次は、相談文を作るための架空の記入例です。数字は書き分け方の例で、特定車種の標準値や推奨シート寸法ではありません。

この例なら、4,300×2,100mmはあくまで荷台側の実測値です。「この大きさのシートを製作してください」という指定とは区別します。製作先から別の測定箇所を求められたら、メモの条件を確認して追加します。

発注前には、回答された完成寸法・単位・前後の向き・加工位置が、希望に合っているかを確認しましょう。サイズに関わる未確定項目を残したまま、概算の数値を確定仕様として扱わないことが、行き違いを減らすポイントです。
