二つのコンテナの開口が同じ幅なら、シートも共用できそうに見えます。しかし側壁の高さが異なり、シートの端を下げたい位置や固定具の位置も違えば、同じ完成寸法では片方の端が届かないことがあります。共用を決めるには、開口だけでなく上縁の外側、縁から希望するシート端までの経路、固定具との対応を容器ごとに照合します。 側壁高の差だけを見ても可否は決まりません。
この記事は上部が開いた産廃用コンテナで、2容器に同じ平シートを使う検討例です。架空の寸法で「どこが足りないか」を示しますが、完成サイズの推奨値や運搬時の使用可否を示すものではありません。
開口が同じでも、上縁と側面の条件を分ける
山畑コンテナ製作所のサイズ一覧には、4t車用で内寸法の幅・長さがともに2,020×3,600mm、高さが825〜1,925mmと異なる複数の型式があります［1］。これは表に載る内寸法の例で、どの型式も上縁の外幅や固定具の位置が同じという意味ではありません。サンエイのコンテナ用シート適合表も、メーカーによって容器寸法が異なるため、注文前に実寸を確認するよう案内しています［2］。
共用候補ごとに管理番号を付け、同じ場所を測ります。開口内側の幅・長さ、上縁の外側の幅・長さ、縁の段差や張り出し、側壁高を別欄にします。「幅2m」だけでは、開口内側か外側か分からなくなるためです。コンテナシートの採寸と注文方法では、単体容器の開口・縁・扉・固定具を記録する手順を詳しく説明しています。ここでは、その採寸値を容器間で比べることに絞ります。
| 容器ごとに分ける値 | 測る基準 | 共用時に見ること |
|---|---|---|
| 開口内側の幅・長さ | 開口の内側を同じ向きで測る | 覆う対象の入口が同じか |
| 上縁の外側の幅・長さ | シートが越える外側の端を測る | 上面をまたぐ長さが同じか |
| 側壁高と固定点 | 底の基準と上縁、固定具の中心位置を記す | 上縁からシート端・固定点までの経路が同じか |
| 扉・突起・巻取り設備 | 位置と使い方を写真・図で示す | 端・ハトメ・付属品が干渉しないか |
現場で測りにくい場所は無理に上らず、図面・仕様書と安全に撮れる写真を用意して「未測定」と記します。図面の高さは内寸か外寸か、固定点は底からか上縁からかもそろえてください。
高い側壁でも、固定点が縁から近ければ必要な垂れは変わる
側壁高が違うと必ず長いシートが要るわけではありません。固定具が両方とも上縁から同じ距離にあり、上縁の外幅・覆う範囲も同じなら、側壁高の違いだけではシート端を下げる距離は増えません。一方、固定具が両方とも底から同じ高さなら、高い側壁の容器では上縁から固定具までの距離が長くなります。見るべきなのは高さの名称でなく、実際にシートがたどる経路です。
開口部の寸法に加え、シートを垂らす長さと留める位置から完成寸法を検討する項目はコンテナシート商品ページにまとめています。実物に縁の厚み・段差・突起があると、上縁から固定点までの直線距離とシートが沿う距離は異なることがあります。前後左右で経路が違う場合も一つの垂れ代にまとめないでください。

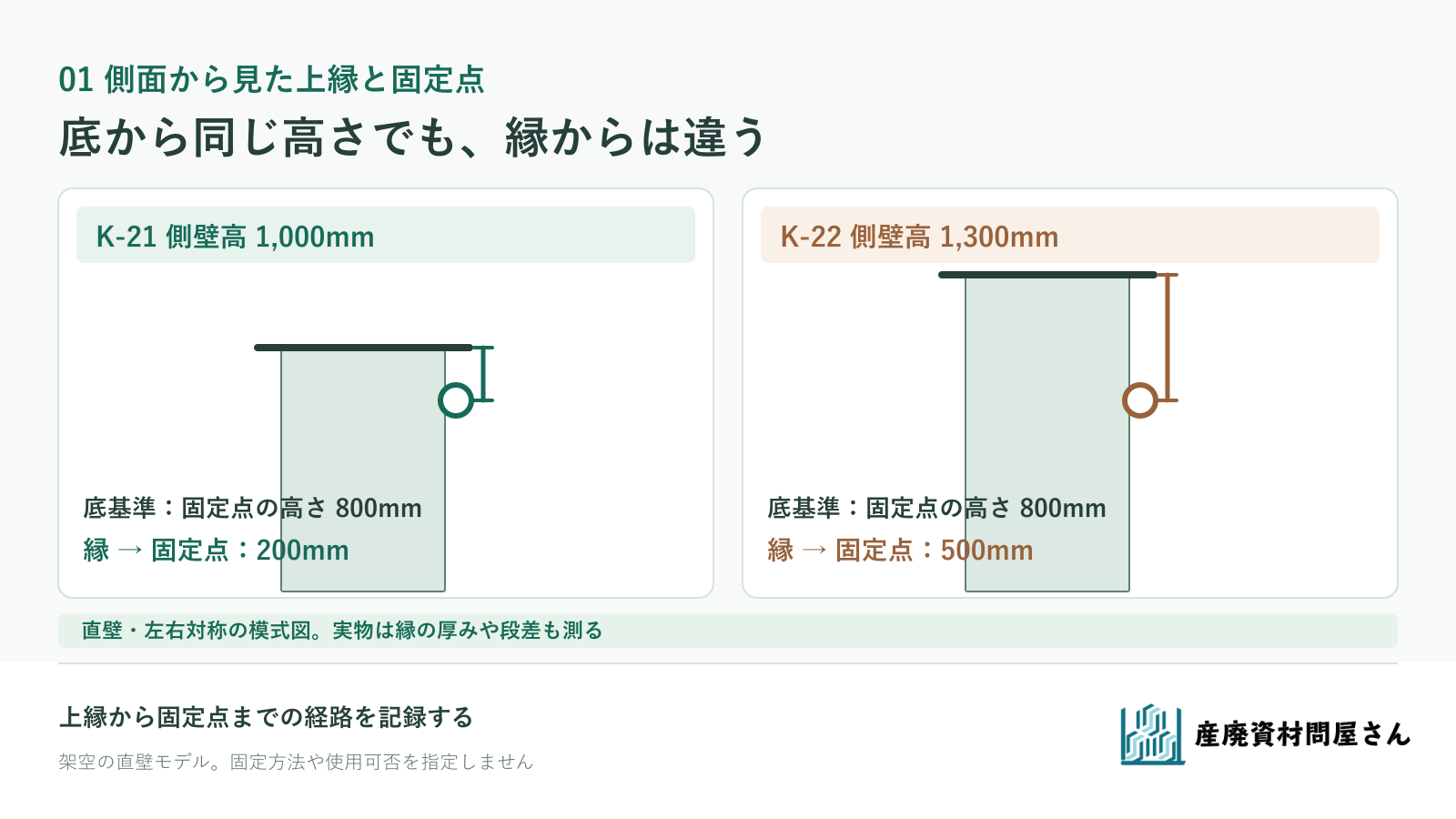

同じ底基準に固定点がある架空の直壁モデルです。シートの張り方や固定方法を指示する図ではありません。 図を拡大して見る
架空の二容器で、候補シートの端位置を比べる
架空のK-21とK-22は、開口内幅1,800mm、上縁の外幅2,000mmが同じです。平らな上面と左右対称の直壁を仮定し、K-21の側壁高を1,000mm、K-22を1,300mm、固定具の中心はいずれも底から800mmとします。シート端を固定具の高さまで下げたいという架空の設計目標を置くと、上縁から固定具までの距離はK-21で1,000−800＝200mm、K-22で1,300−800＝500mmです。
手元の候補シートの完成幅が2,600mmなら、上縁の外幅2,000mmを引いた600mmを左右均等に振り分けた垂れは各300mmです。この単純な断面では、K-21の端は目標位置より100mm下、K-22の端は200mm上になります。K-22で同じ端位置に届く断面経路は2,000＋500×2＝3,000mmですが、3,000mmをそのまま発注寸法とする計算ではありません。

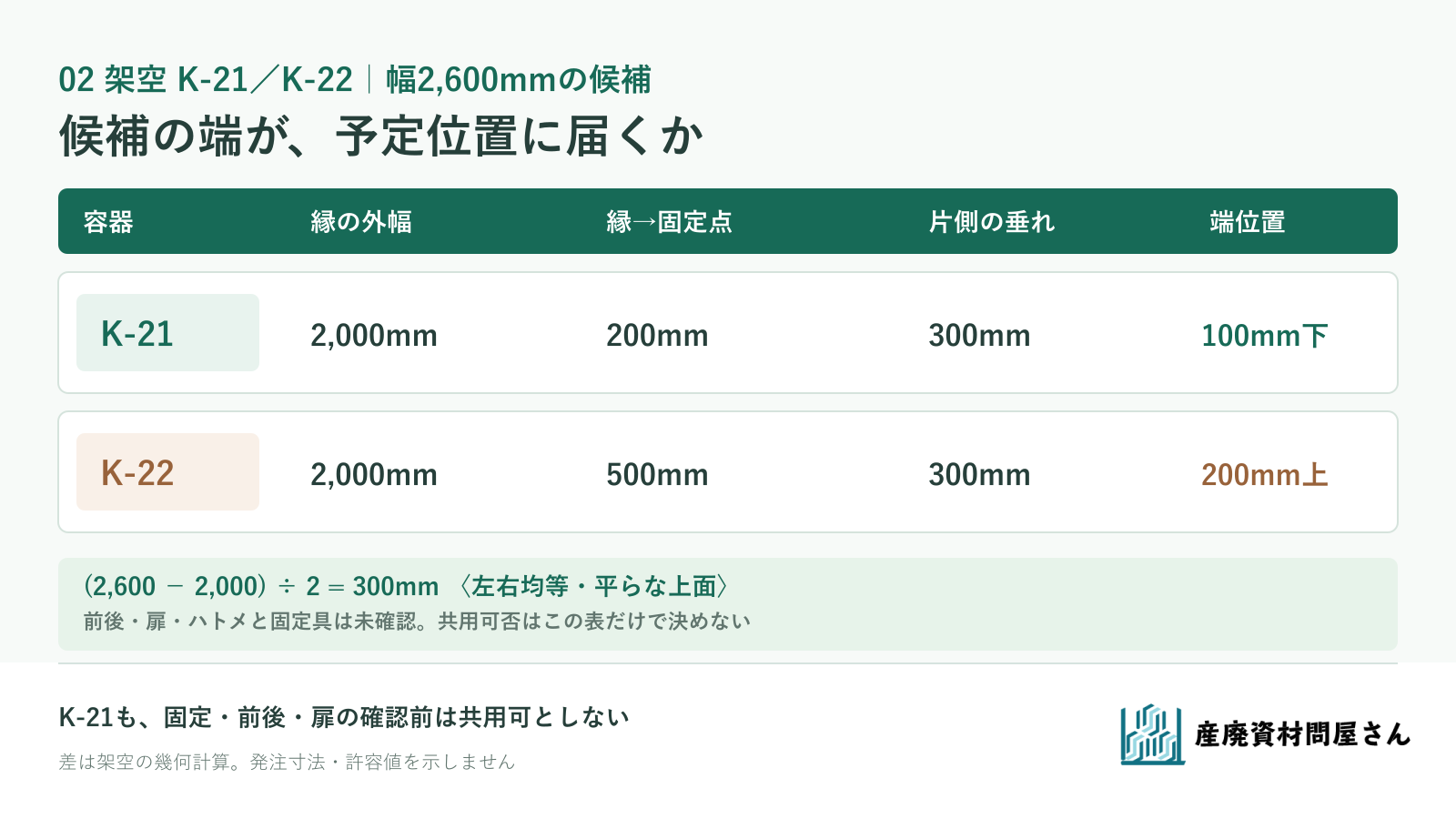

| 架空の確認値 | K-21 | K-22 |
|---|---|---|
| 開口内幅／上縁の外幅 | 1,800／2,000mm | 1,800／2,000mm |
| 側壁高／底から固定具中心まで | 1,000／800mm | 1,300／800mm |
| 上縁から固定具まで | 200mm | 500mm |
| 幅2,600mmの候補シートを均等に掛けた垂れ | 片側300mm | 片側300mm |
| 予定したシート端と固定具高さの差 | 端が100mm下 | 端が200mm上 |
| この段階の判断 | 側面の端位置は届く計算。固定方法など未確認 | 予定した端位置には届かない。仕様・固定方法を再検討 |
K-21もこの表だけで「共用可能」にはなりません。ハトメと固定具の位置、ゴム・ロープの扱い、前後の垂れ、扉側の開閉、荷が上縁より出る場面をまだ見ていないためです。K-22についても「ゴムを長くすればよい」とは決めず、シート端をどこまで下げる必要があるかから使用条件を確認します。数字は全て架空で、実測・許容差・安全基準ではありません。

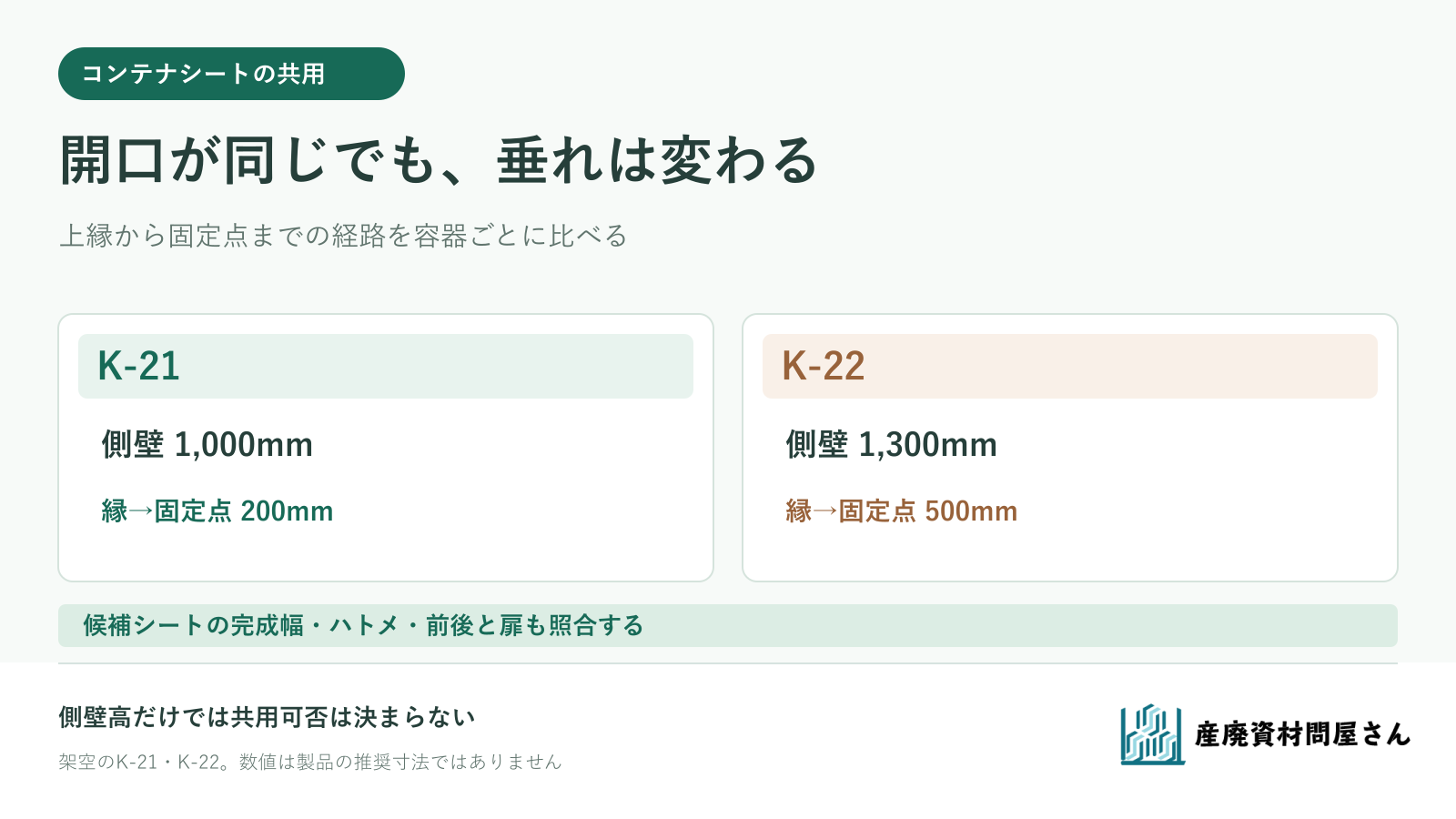

同じ開口でも、上縁から固定点までの距離が違う例です。前後・扉側、固定具の適合は別に確認します。 図を拡大して見る
共用するなら、幅以外の「同じ条件」を確認する
側面の数値が合っても、前側・扉側でシートが不足したり、扉を開けるたびに外す必要が生じたりすれば、同じ一枚を同じ方法では使えません。各容器について上面図と側面図を用意し、次を照合します。
- 覆う範囲： 開口上の荷の高さ・形、前後左右で端を下げたい位置、雨や飛散に対して必要な被覆。
- 固定の位置： 容器側の固定具とシート側ハトメの位置・個数、ゴム・ロープの種類、張り方を容器ごとに確認。
- 干渉と運用： 扉、ヒンジ、突起、巻取り設備、シートを外す・戻す場面での扱い。
- 品番と管理： 共用できると確認された場合も、対応する容器番号とシートの完成寸法・加工仕様を記録。条件が異なる容器は専用品として分ける。
当社では、完成シート寸法とハトメの位置・間隔、ゴムバンドの要否を伺ってお見積もりします。K-21/22のような比較表を作り、どの容器に同じ仕様を使いたいか、片方で足りない・余る箇所、扉側や内容物の条件をお問い合わせへお知らせください。共用案と容器別仕様のどちらが合うか、完成寸法・加工・価格・納期を確認します。
