同じ「4t用」「8㎥」という呼び方のコンテナでも、開口の大きさやシートを留める場所まで同じとは限りません。容器ごとに開口と外縁、固定金具の位置を記録し、共通シートで覆える範囲と固定方法を別々に確認します。 最大の容器を覆える寸法にするだけでは、小さい容器で生地が余ったり、金具に留められなかったりします。

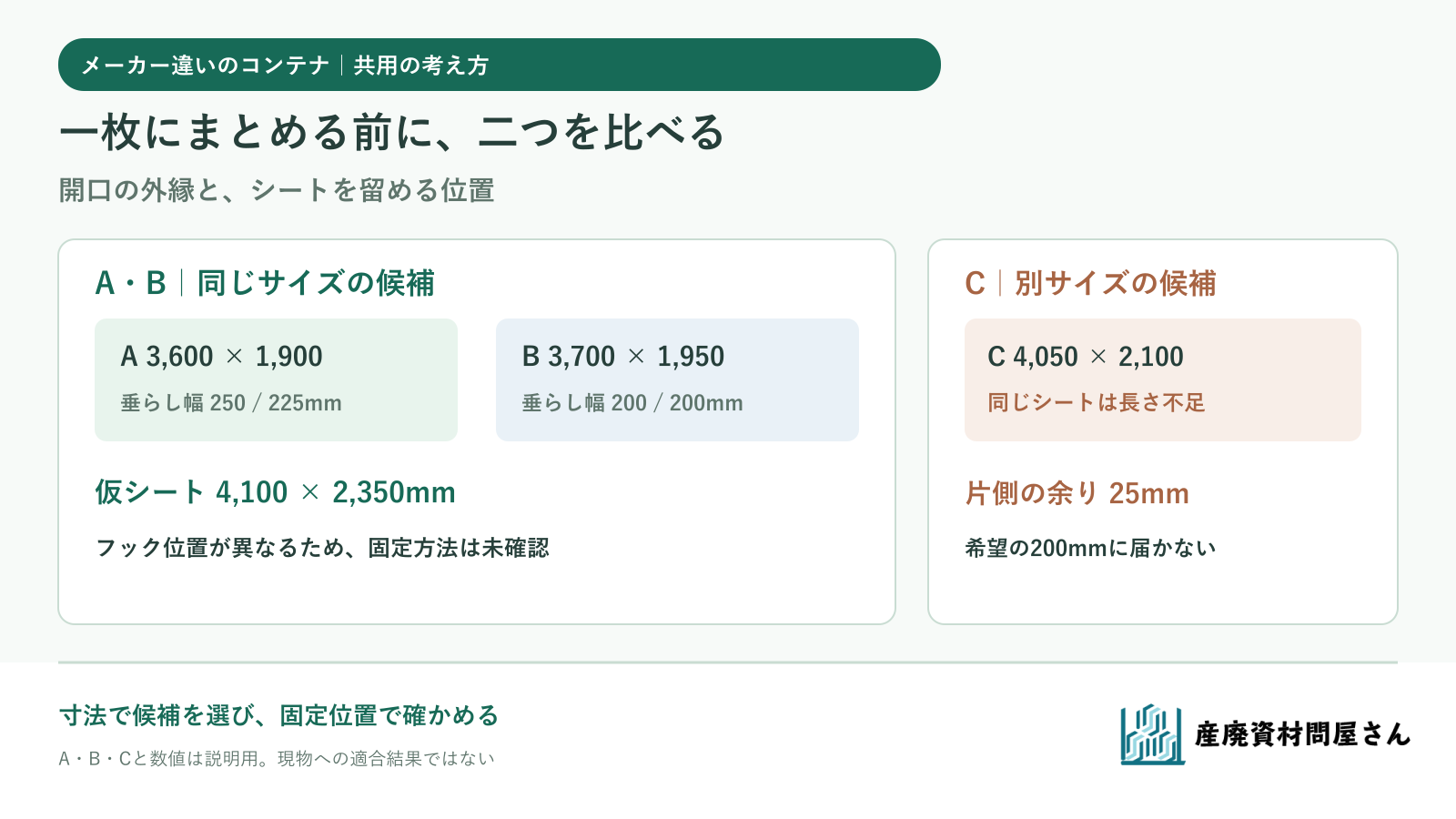

ここではメーカーが異なるコンテナ三台を、共用品候補と別仕様候補に分ける例をたどります。以下の容器A・B・Cと数値はすべて架空で、実在メーカーの仕様ではありません。個々の容器の採寸場所から確認したい場合は、コンテナシートの採寸と注文方法もご覧ください。
容量表示ではなく、各コンテナの開口を実測する
サンエイのアームロール・コンテナ用シート適合表は一般的な容器寸法を示しつつ、メーカーによってサイズが異なるため注文時に実寸を確認するよう案内しています。［1］ 「8㎥用」のような容量表示だけで共通シートを決めず、各容器の開口内側と外縁の長さ・幅を分けて記録します。さらに、縁から下へどこまで覆いたいか、積載物が開口から出ることがあるかを確認します。内寸や車両の全幅を、そのままシートの仕上がり寸法に置き換えません。
架空の容器Aは開口の外縁が長さ3,600×幅1,900mm、Bは3,700×1,950mm、Cは4,050×2,100mmとします。平らなシートを開口に掛け、前後左右に200mmずつ垂らしたいという説明用の希望条件を置きます。ここでは積載物が開口より高くなく、縁は直線として計算します。寸法の仮目安は長さ・幅それぞれに2×200mmを足した値です。実際の仕上がり寸法は、縁の形、積載物、固定位置、生地の仕様を見て決めます。
| 架空容器 | 開口外縁 長さ×幅 | 希望の垂らし幅200mm／辺を足すと | 仮の区分 |
|---|---|---|---|
| A | 3,600×1,900mm | 4,000×2,300mm | 共用品の候補 |
| B | 3,700×1,950mm | 4,100×2,350mm | 共用品の候補 |
| C | 4,050×2,100mm | 4,450×2,500mm | 別サイズを検討 |

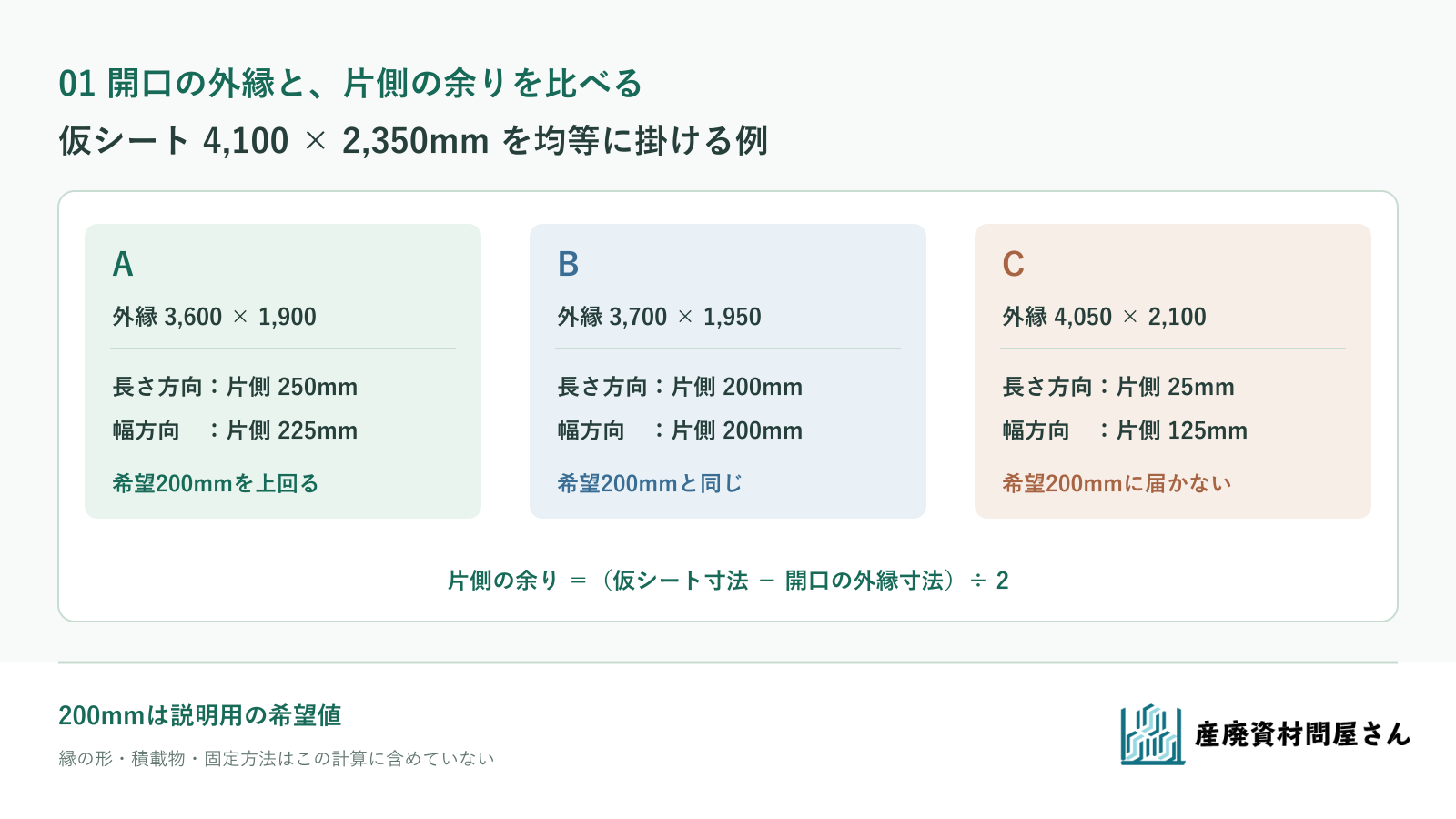

たとえばAとBに4,100×2,350mmのシートを使うと、Bでは長さ・幅とも片側200mm垂らせます。Aでは長さ片側250mm、幅片側225mmです。Aで余った生地が扉や金具に干渉しないかも確認します。Cに同じシートを掛けると、長さの余りは合計50mm、均等に掛けられたとしても片側25mmしか残りません。Cでは説明用の希望条件を満たしません。
図を拡大して見る。200mm／辺は架空の希望条件です。実際の必要寸法は積載物や固定方法によって変わります。
固定金具の位置を同じ基準点から写す
サイズが合いそうなAとBでも、容器側のフック位置や個数が違えば、シートの同じハトメ位置では固定できない場合があります。まず上から見たときの前端左角を基準点に決めます。長辺・短辺それぞれのフック中心までの距離を、左右を分けて図面と写真に記録してください。間隔だけでなく、最初のフックが角から何mmかも必要です。突起や開閉部も写真で示します。
マルヤマキャンバスの既製4t用コンテナシートはサイズ4,500×3,000mm、周囲のハトメを50cmピッチと明記し、ゴム輪は付属しないとしています。［2］ 同じ「4t用」でも、候補のシートについて完成寸法、ハトメの位置・間隔、固定部品の有無を個別に確かめるための例です。星野商店の加工仕様でも、平カバーは横幅と奥行または長さを測り、端を折り返すならその分を考慮して寸法を決めています。［3］
| 容器側で記録する箇所 | Aの架空記録 | Bの架空記録 | 共用前の確認 |
|---|---|---|---|
| 開口外縁の長さ・幅 | 3,600×1,900mm | 3,700×1,950mm | 最大寸法と余りを確認 |
| 前端左角から最初の長辺フック | 350mm | 450mm | 固定位置が100mm違う |
| 長辺の次のフックまで | 900mm | 850mm | 同一の固定方法で届くか未確認 |
| 縁の形・突起 | 写真で記録 | 写真で記録 | 擦れとロープ経路を確認 |
この例では最初のフックが100mmずれています。シート側のハトメ位置を一種類にして両方で固定できるか、長さの違う固定部品が必要かを、シートの製作先と現物で確認します。固定方法と使用場面を確認できるまでは「共用品候補」として扱います。
A・Bを共用品候補、Cを別サイズ候補に分ける

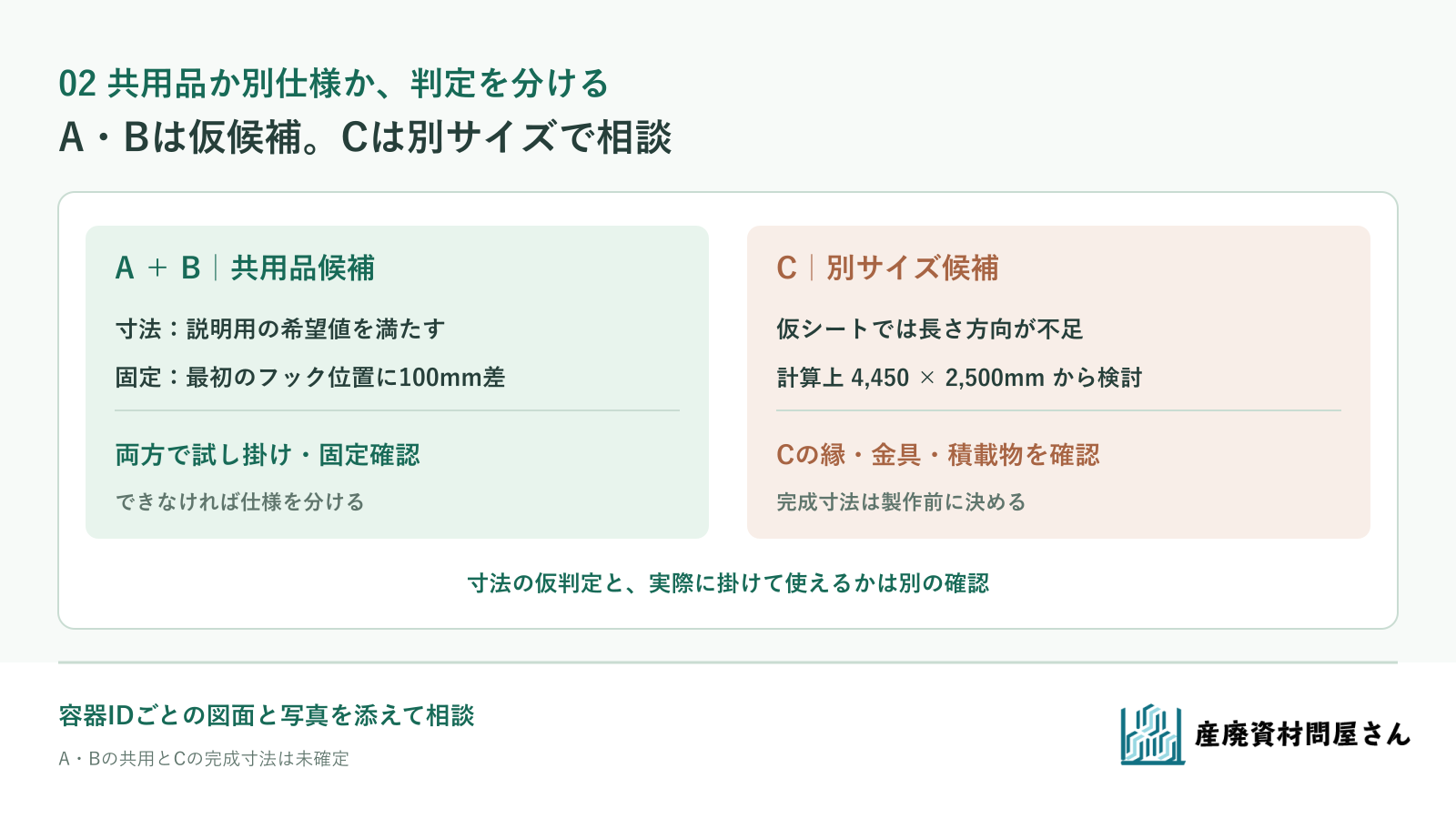

架空の4,100×2,350mmシートは、開口外縁と希望の垂らし幅の計算上、AとBの共用品候補です。ただしフック位置が異なるため、固定方法は未確定です。Cは同じシートでは希望の垂らし幅を取れません。4,450×2,500mmはC用の計算上の下限候補であり、製作寸法の指定ではありません。
| 判定段階 | A・Bの共用品候補 | Cの別サイズ候補 |
|---|---|---|
| 開口・垂らし幅 | 4,100×2,350mmで仮の希望値を満たす | 同じシートでは長さ方向が不足 |
| 固定金具 | 位置差があり未確認 | Cの実測・写真から検討 |
| 発注前に必要な回答 | A・B両方で掛けた状態と固定方法 | C用の完成寸法と固定方法 |
見積もりの依頼には「A・B共用を検討中」と記し、容器IDごとの寸法表、固定具の写真と位置図、シートの使用目的、必要枚数を添えます。製作先と試し掛けの方法を相談し、両容器で覆う範囲と固定が確認できなければ、A/Bも別仕様に分けます。複数現場のシート・フレコン調達では、仕様が決まった後の数量と納品先のまとめ方を整理しています。
図を拡大して見る。A/Bの共用は仮判定です。現物で固定を確認してから仕様を確定します。
容器ごとの実測表を添えて相談する
コンテナシートの商品ページでは完成シートの寸法・数量、生地、ハトメ等の入力項目を確認できます。ページの採寸図は開口部の内側を示しています。共用の相談では、この記事で使った開口の外縁寸法と固定位置も別に添えてください。概算入力だけで、異なる容器への共用や運搬時の固定方法は確定しません。
お問い合わせには、実際のメーカー・型式と容器ID、開口内側・外縁の寸法、縁とフックの位置図・写真、積載物の状態、使う場所と運搬の有無、必要枚数・希望時期をまとめて添えてください。共用品候補を何台で試し掛けするか、別仕様が必要な容器はどれかを一緒に確認します。
