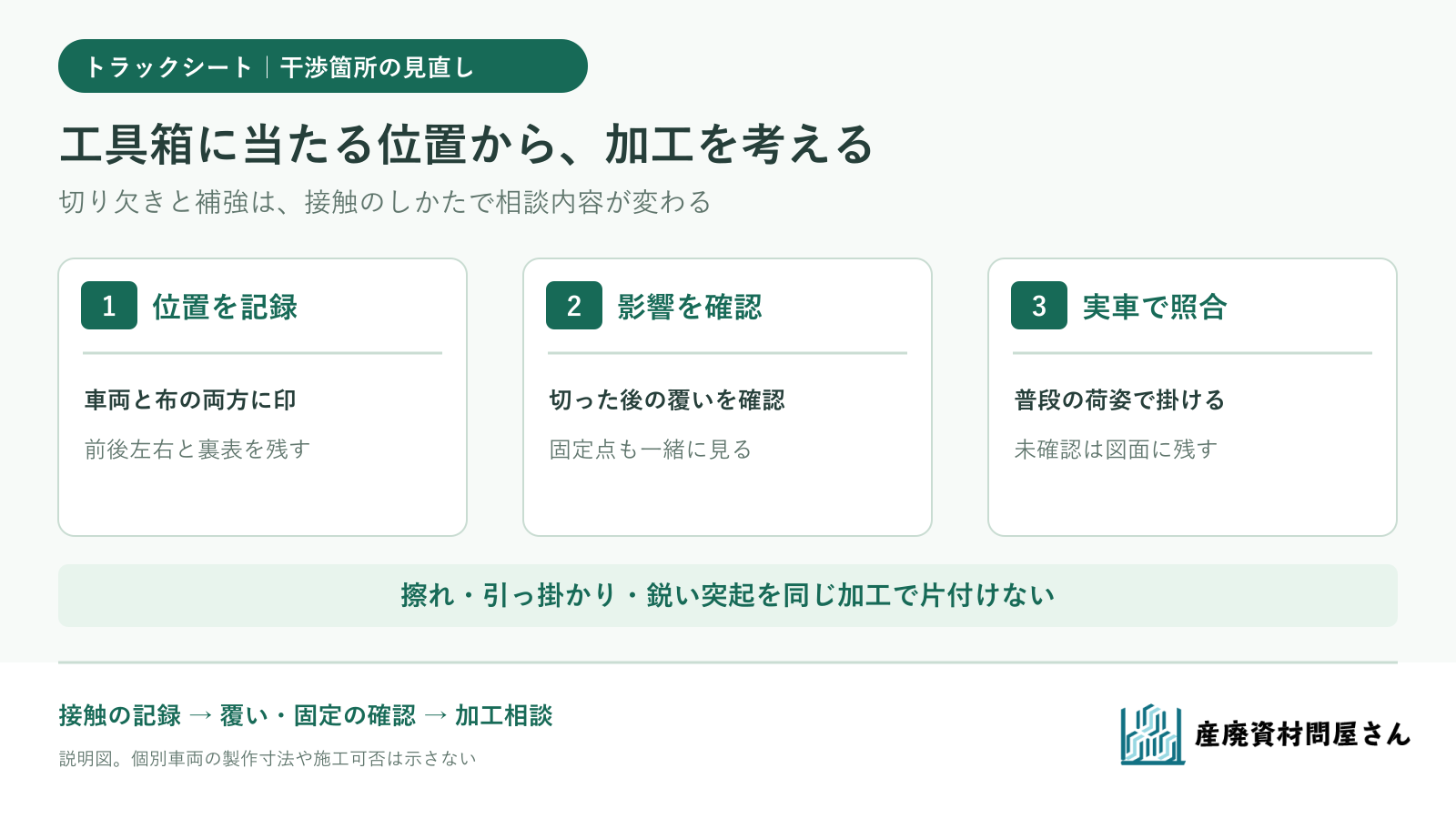

トラックシートが工具箱に擦れたり、荷台の突起に引っかかったりするとき、傷んだ場所だけを示して「ここを切り欠いてください」と依頼しても、完成後に必要な覆いと固定が残るかは分かりません。車両のどこで、シートのどの部分が、どの状態で当たるかを先に記録します。そのうえで、接触箇所を避ける形、局所的な補強、車両側の確認のどれを相談するか分けると、加工の条件を伝えやすくなります。
この記事では、荷台左側の工具箱にシートが当たる架空車両T-6を使います。T-6の位置・寸法・損傷は説明用で、当社が実車を採寸した結果でも、特定の加工を推奨する判定でもありません。
「当たる」を、擦れ・引っ掛かり・鋭い突起に分ける
同じ工具箱でも、上角が布の裏面へ触れるだけなのか、箱の取付金具が布端を止めて固定点へ届かなくするのかで、見直す場所が違います。まず通常の荷姿とシートの掛け方で、前方・後方・左・右を決め、当たる位置を写真に丸印で示します。車両を停止し、現場の担当者が安全に確認できる範囲で、掛け始めから固定までのどの段階で当たるかを残してください。
| 接触の見え方 | 写真と現物で確認すること | 相談の入口 |
|---|---|---|
| 裏面に擦れ跡がある | 箱のどの角に何回当たるか、布に裂けや薄い箇所がないか | 接触を避ける掛け方や局所補強の要否 |
| 布端が引っ掛かる | 固定点へ届かない位置、箱・金具と布端の重なり | 形状変更・切り欠きを検討する前の覆いと固定 |
| 鋭い角・突起で傷む | 尖った箇所、布の穴・裂け、接触し続ける条件 | 車両側を含む原因の確認と使用方法の見直し |
フナイ産業のトラックシート製品資料も、鋭利な突起物の養生は破れの原因になると注意しています［1］。これは同社製品の注意事項です。別のシートでも、鋭い部分への接触が続く状態を、補修や補強だけで解決したと扱わないための確認材料にします。車両側の角や取付金具に手を加えるか、シートの形を変えるかは、車両・架装とシートの担当者で実物を見て決めます。
見取り図は「車両の基準」と「布の基準」を分ける
架空T-6では、荷台の左前寄りに工具箱があり、シート裏面の同じ箇所に擦れ跡があるとします。荷台前端から接触する箱の角まで680mm、前後方向の接触範囲180mmを説明用の測定値とします。この二つだけでは切り欠きの寸法は決まりません。箱の出っ張り量、シートを掛けたときの布の経路、荷姿、左右の垂れ、留め具の位置がまだ必要です。
| 見取り図の欄 | T-6の架空記入例 | 実車で残すもの |
|---|---|---|
| 車両の向き | 前＝鳥居側、左＝運転席から進行方向を見た左 | 前後左右の矢印と車両番号 |
| 箱・金具の位置 | 左前、前端から680mm付近 | 前端・荷台縁からの距離と全体写真 |
| 接触範囲 | 前後に180mmの擦れ跡 | シート側の裏表・前後・接触幅を写真に記入 |
| 布が通る経路 | 工具箱の上角に触れると仮定 | 普段の荷姿で掛けた状態の側面・上面写真 |
| 近くの固定点 | 位置は未確認 | ハトメ・車体フック・ゴムの通し方 |
車両側で680mmの位置と、平らに広げたシート上の680mmの位置が、そのまま重なるとは限りません。シートは積み荷の上を通って垂れるためです。車両の寸法線とシートの裁断線を同じ線として描かないことが重要です。完成シートの縦横やハトメ位置は、荷台外寸と区別して確認します。当社のトラックシート商品ページでも、完成寸法は平らに広げた外端から外端までと案内しています。

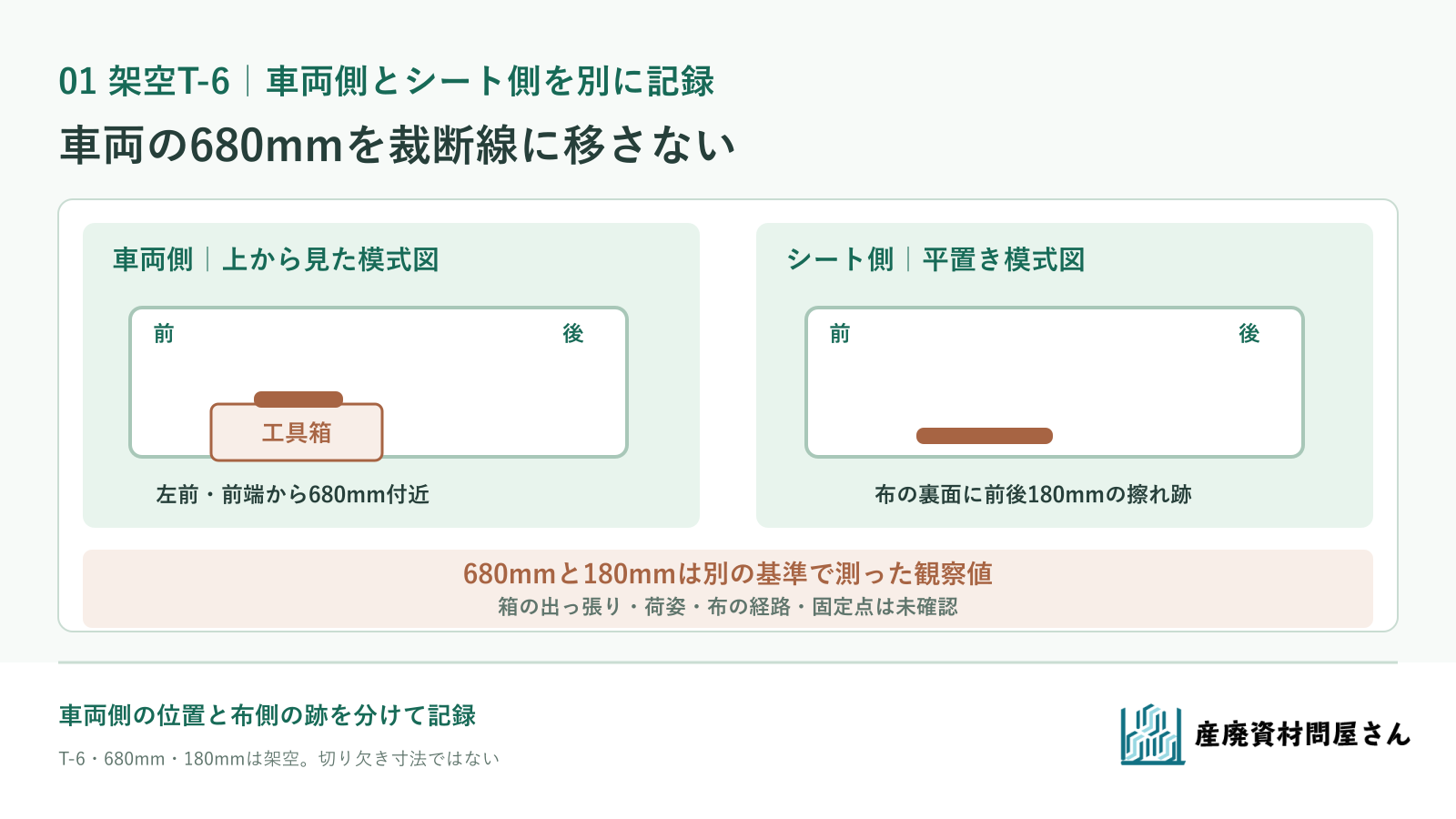

T-6、680mmと180mmは説明用。製作用の切り欠き寸法を示す図ではありません。 図を拡大して見る
切り欠く前に、覆いと固定がどう変わるかを確かめる
荷台の構造物を避ける切り欠き加工は、シートメーカーが示す変形シートの選択肢の一つです。シライシシートは、荷台に構造物がある場合に切り欠き加工で形状を変えられること、負荷がかかる箇所には部分的な二重補強を使うことを説明しています［2］。加工方法は、対象車両の形状と生地、固定条件に合わせて確認します。
切り欠くと、その部分の布がなくなり、周囲の端の形も変わります。T-6なら「箱を避けられるか」に加え、工具箱の前後に残る覆い、荷の露出、切り欠き周囲の仕上げ、近くのハトメと車体フックの関係を図面で確かめます。箱を避けても固定点を失うなら、別の形状や位置を相談する必要があります。切り欠きの角だけ補強すれば固定や覆いが保てる、とは決められません。
| 案として伝えること | 合わせて確認すること | この段階の結論 |
|---|---|---|
| 掛け方・布の経路を変える | 荷姿、左右の垂れ、別の箇所への接触 | 実車で再確認 |
| 接触部を局所補強する | 擦れる原因、補強後の厚み、布の折れ方 | 加工範囲と素材を相談 |
| 工具箱を避ける形にする | 切り欠き後の覆い、切り口、固定点 | 完成図と実車で確認してから製作判断 |
| 車両側の突起を見直す | 架装・金具の役割と変更可否 | 車両・架装担当へ確認 |
岸工業のトラックシート案内も、ハトメ位置を指定でき、周囲の折り返しに補強布と補強ロープを入れる同社の加工を示しています［3］。つまり、外形を変える案は周囲の仕上げと固定位置も一緒に相談する必要があります。同社の標準ピッチや加工を、T-6や当社品へそのまま指定するものではありません。ハトメと補強加工全体の選び方は、当社のハトメ・補強の解説で確認できます。
加工を決める前に、実車で四つを照合する
見取り図と案ができたら、普段の荷姿でシートを掛け、車両番号と同じ写真一式で照合します。箱や突起が荷台の外にある場合も、布端をどこへ下ろして留めるかで接触の位置が変わります。「寸法は分かったが、掛けた状態を見ていない」なら裁断位置は確定させません。 現物確認が難しい場所は未確認と明記し、車両図面と測れる箇所を製作先へ渡します。
| 実車で見る順 | 確認する答え | T-6で未確認なら |
|---|---|---|
| 1. 荷姿と掛け方 | 普段の積み荷でも同じ箇所に当たるか | 代表的な荷姿の写真を追加 |
| 2. 接触面 | 箱・金具と布のどちらに跡があるか、鋭い角があるか | 現物確認を先に依頼 |
| 3. 覆い | 形を変えた後も覆うべき範囲が残るか | 切り欠き案を確定しない |
| 4. 固定 | ハトメ・ゴム・フックが無理なく合うか | 固定位置も再設計を相談 |

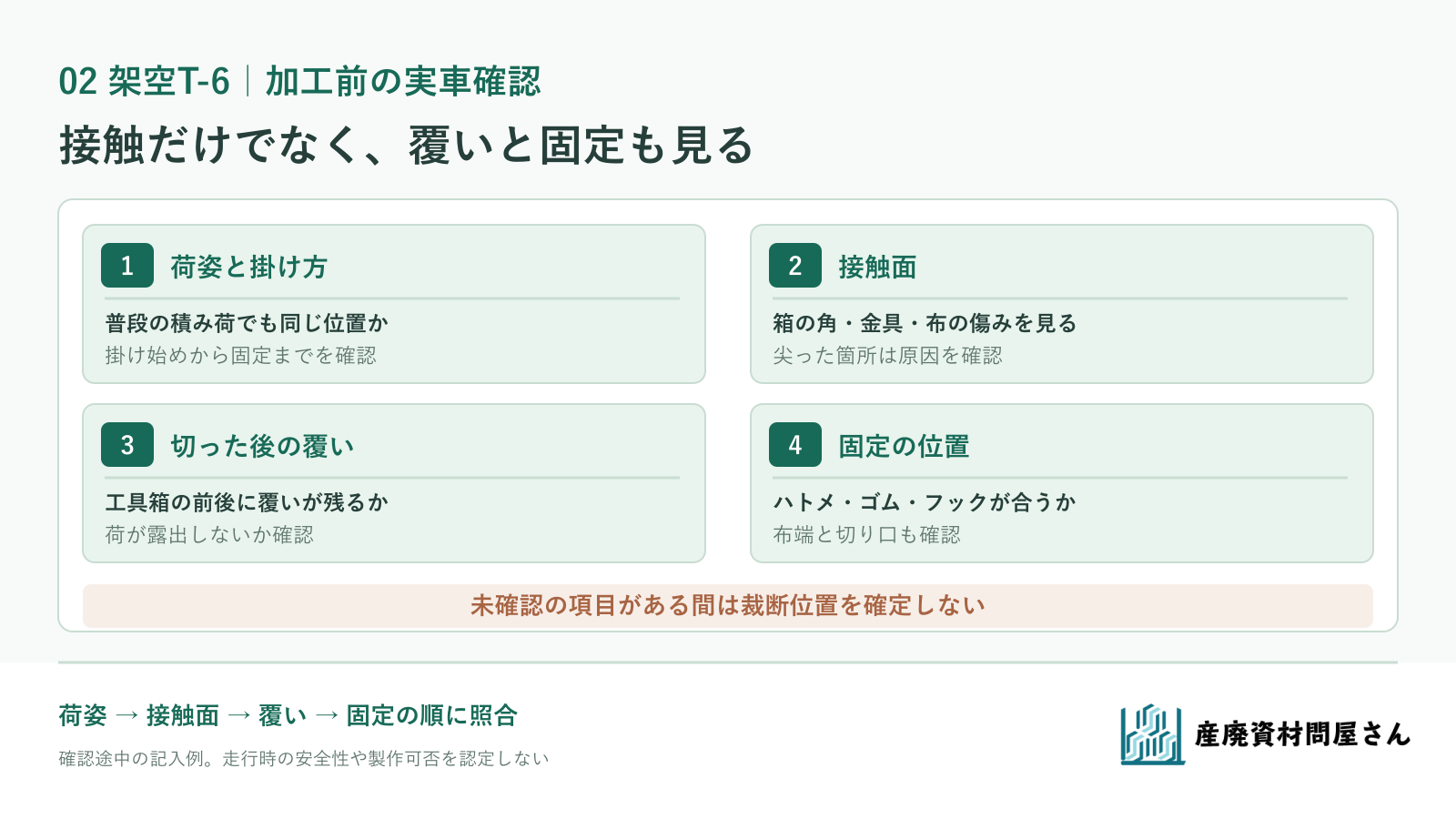

図は架空の確認途中表です。製作寸法、取付可否、走行時の固定状態を認定するものではありません。 図を拡大して見る
既に裂けや穴があるシートは、傷みの範囲を写真で残し、補修か交換かも合わせて相談します。補修ができても同じ箇所に当たり続ければ原因は残ります。走行時の固定状態や車両側の変更は、車両・運送の担当者が実車と運用条件で確認してください。
写真と未確認欄を添えて、加工の可否を相談する
当社へご相談いただく際は、車両番号と架装、普段の荷姿、現用シートの完成寸法と写真、工具箱や突起の全体・近接写真、前後左右を付けた見取り図、接触する箇所、近くのハトメとフック、希望枚数と時期をお知らせください。傷みがあれば表裏の写真も添えてください。未測定の出っ張り量や確認できない固定点は、空欄にせず「未確認」と書けば、次に必要な採寸が分かります。
当社では、固定する位置や傷みやすい箇所に合わせた加工をトラックシート商品ページで案内しています。工具箱を避ける切り欠きや局所補強の対応可否、完成形、価格・予定納期は、対象車両と仕様を伺ってから確認します。資材の相談・見積もり窓口へ、見取り図と未確認欄を添えてご相談ください。
参考資料・出典
- フナイ産業「エステル帆布製フナイトラックシート」（1頁、鋭利な突起物への養生は破れの原因になる旨の製品注意。2026-09-26確認）
- シライシシート「トラックシートの専門店」（荷台の構造物を避ける切り欠き加工と部分的な二重補強の同社案内。2026-09-26確認）
- 岸工業「トラックシート」（ハトメ位置の指定と周囲の補強布・補強ロープを使う同社加工。2026-09-26確認）
