設備の下にフレコンを置くときは、袋の「高さ」だけを比べても選べません。まず設備の下端から床までの実測値から、台や接続・作業に使う空間を差し引き、本体に使える高さを出します。次に投入物の質量と見掛け密度から必要な容量を見積もり、候補ごとの容量・最大充填質量を両方確認します。背の低い袋で高さが合っても、必要量を入れられなければ選び直します。
ここでは架空の充填ラインF-2を例にします。設備寸法、内容物、計算上の余裕は説明用で、実際の設備や当社販売品の適合結果ではありません。丸型と角型、置き場、設備の全体比較は丸型と角型のフレコンの選び方で扱います。本稿は同じ設置場所で本体高さの候補を絞る場面に限定します。
設備の下端から「袋本体に使える高さ」を出す

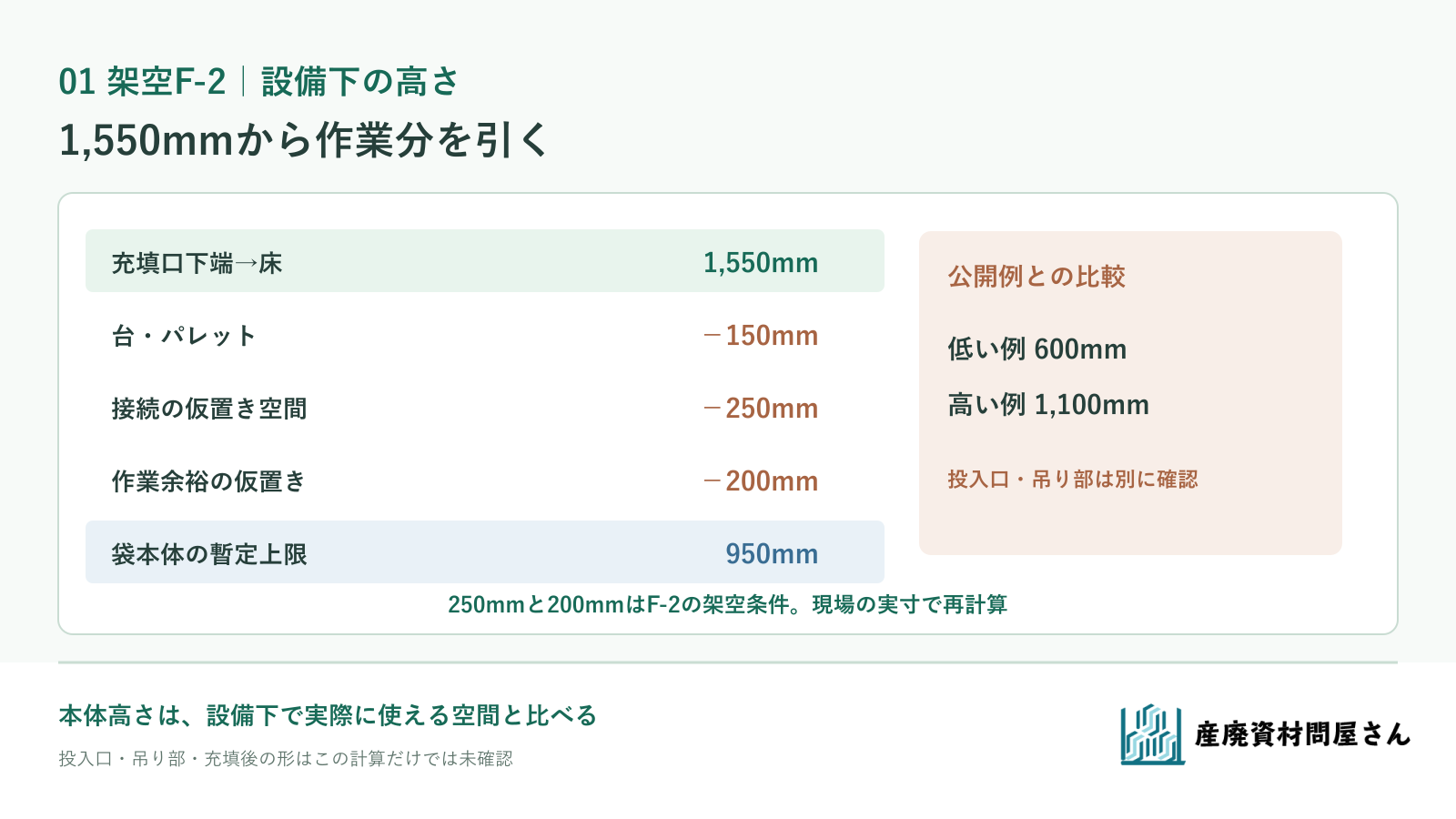

F-2では、充填口の下端から床までを1,550mmと仮定します。床に置く台・パレットの高さが150mm、投入口をつなぐために見込む空間が250mm、現場が作業用に仮置きする余裕が200mmなら、袋本体の高さに割けるのは 1,550－150－250－200＝950mm です。この250mmと200mmはF-2の架空の設計条件で、一般的な必要寸法ではありません。
測る起点は図と写真で明示します。ノズルの先端を下端とするのか、設備の梁を下端とするのかで数値が変わります。台の上面、床の段差、満量時の袋上端、投入口や吊り部の張り出しも別に測ります。折りたたんだ袋が入ることと、充填・取り外しまでできることは別です。
| F-2の架空寸法 | 数値 | 測定・確認する対象 |
|---|---|---|
| 充填口下端から床まで | 1,550mm | 設備図面と現場の実測を照合 |
| 台・パレット | 150mm | 使用する台の実高 |
| 接続用の空間 | 250mm | ノズルと投入口の接続方法 |
| 作業用の仮置き余裕 | 200mm | 手順と作業者の動き |
| 本体高さの暫定上限 | 950mm | 1,550－150－250－200 |
規格表では、本体高さと投入口を別々に読む
パシフィックアンドオリエントジャパンは、汎用品の例としてWJ-855-OLTHを本体直径1,100mm×高さ600mm、容量570L、耐荷重500kg、投入口・排出口とも半開と表示しています。一方、DC-1000-100-Bは本体直径1,100mm×高さ1,100mm、容量1,044L、耐荷重1,000kg、投入口全開・排出口なしと表示しています。［1］ この二つの公開仕様を、F-2の設備と投入条件に照らして比べます。
| メーカー公開例 | 低い例 WJ-855-OLTH | 高い例 DC-1000-100-B |
|---|---|---|
| 袋本体の高さ | 600mm | 1,100mm |
| 表示容量 | 570L | 1,044L |
| 表示耐荷重 | 500kg | 1,000kg |
| F-2の暫定950mmとの関係 | 本体寸法は範囲内 | 本体寸法だけで150mm超過 |

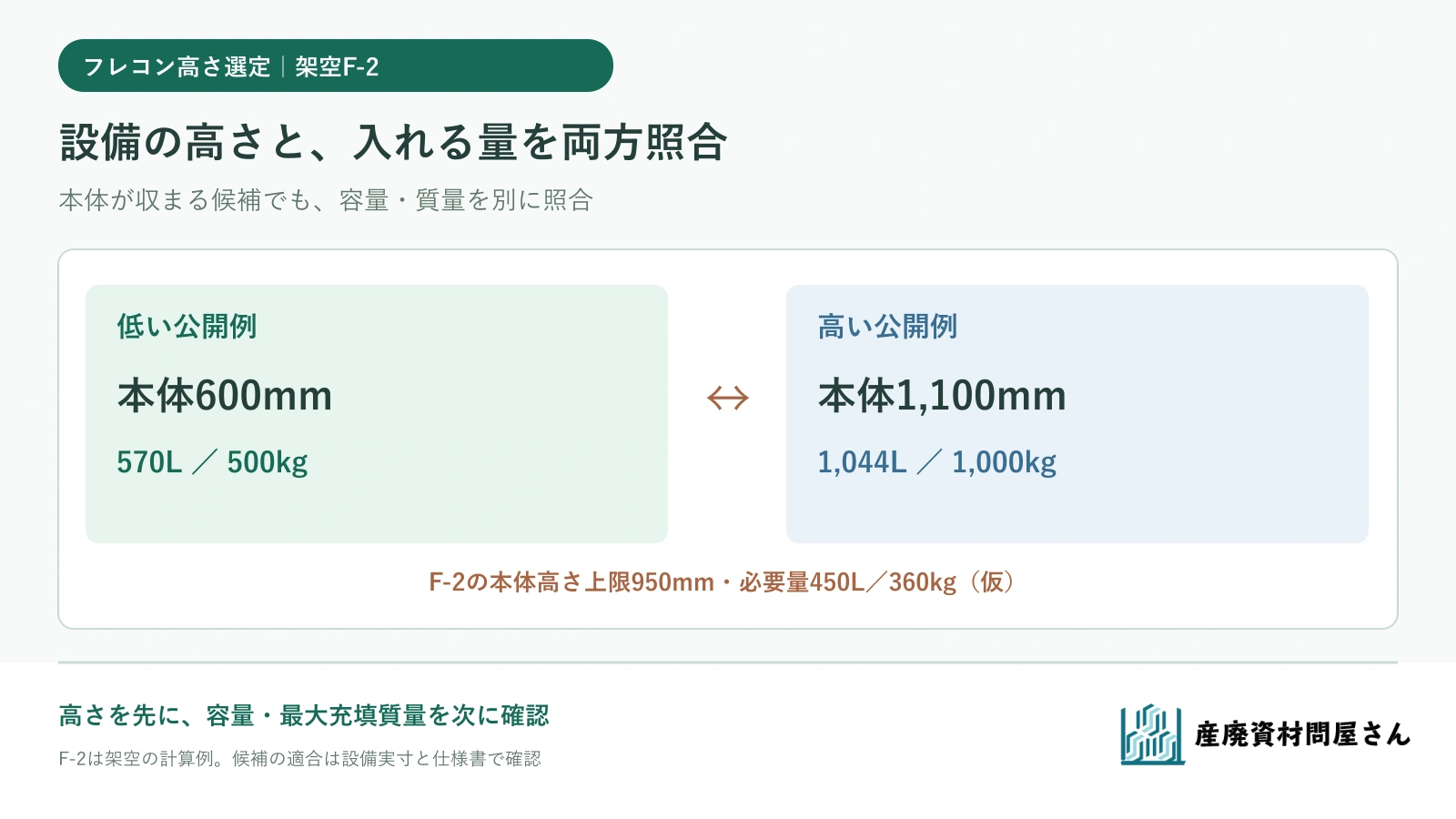

本体高さだけなら低い例がF-2の候補に残り、高い例はこの設置条件では収まりません。ただし、600mmは袋本体の表示寸法です。投入口、吊りベルト、充填時の形、接続に要する実際の高さまで含めた適合は、図面と現物で別途確認します。
図を拡大して見る。寸法と余裕は架空のF-2用であり、実際の必要空間を指定するものではありません。
内容物の質量から必要容量を確かめる
F-2で一回に投入する内容物を360kg、実測または供給元データによる見掛け密度を仮に0.8kg/Lとすると、必要な体積の目安は 360÷0.8＝450L です。低い例の表示容量570Lとの差は120L、表示耐荷重500kgとの差は140kgになります。数値上は二つの条件を下回りますが、袋の形が変わる粉粒体や充填方法によって実際の入れやすさは変わります。定格を使い切る設計や過充填の判断に、この単純計算だけを使わないでください。
メーカーは、入れたい総重量を材料の比重で割って必要容量を考える方法を案内しています。［1］ 小泉製麻も、フレコンの特注相談では内容物、最大充填重量、形状、本体寸法または容量、投入口・排出口、吊り部を確認事項として挙げています。［2］ F-2では見掛け密度の測定条件、充填量のばらつき、含水や粒度の変化を現場データで確かめ、候補品のメーカーに適合を相談します。
低い袋で足りないときは、工程条件を戻して考える
仮に一回の投入量が600kg、見掛け密度が同じ0.8kg/Lなら必要量は750Lです。低い例の570L・500kgを両方超えます。一方、高い例は本体高さ1,100mmでF-2の暫定上限950mmを超えます。この条件ではどちらもそのまま採用しないのが妥当です。
一回量を分けられる工程なら回数と一回ごとの質量・体積を見直します。分割できないなら、設備・台・接続方法や候補品の寸法を製作者と再検討します。容量を満たすために高い袋を無理に押し込むことも、高さを満たすために低い袋を過充填することも避けます。必要量が変動するなら、最大時の条件でも同じ判断をやり直します。
置き場では充填後の幅と動線を確かめる
F-2の保管場所も、袋本体の表示直径だけでは決められません。二つのメーカー例はいずれも直径1,100mm表記ですが、満たしたときの外形、台やパレットの寸法、壁・柱・通路との離れは同一とは限りません。F-2で使う台を含めた外形を実物または図面で確認し、置き場の幅と搬出入の経路に収まるかを見ます。
背が低い袋を複数回に分けて使うなら、空袋と充填済み袋の一時置き場、識別、次の充填までの移動を工程表に入れます。総容量だけで比較すると、作業回数や保管面積の増加を見落とします。丸型か角型かという別の判断は、総合記事で確認できます。
投入口・排出口と吊り部を工程に合わせる
WJ-855-OLTHの投入口・排出口は半開、DC-1000-100-Bは投入口全開・排出口なしという違いもあります。［1］ F-2の充填口にどうつなぐか、投入後にどう閉じるか、排出先へどう出すかによって、同じ高さでも使えるかは変わります。吊りベルトやフックと設備の干渉、充填中・移動中の支え方も確認します。
袋の表示耐荷重は、吊り具、台、設備や作業方法全体の適合を示す数値ではありません。取り扱う内容物や充填・運搬条件、袋の試験・使用条件は製作者の仕様書と現場の担当者で確認してください。高さ・容量が合うだけで安全に運用できるとは判断しません。
図面と最大投入量を一組にして相談する

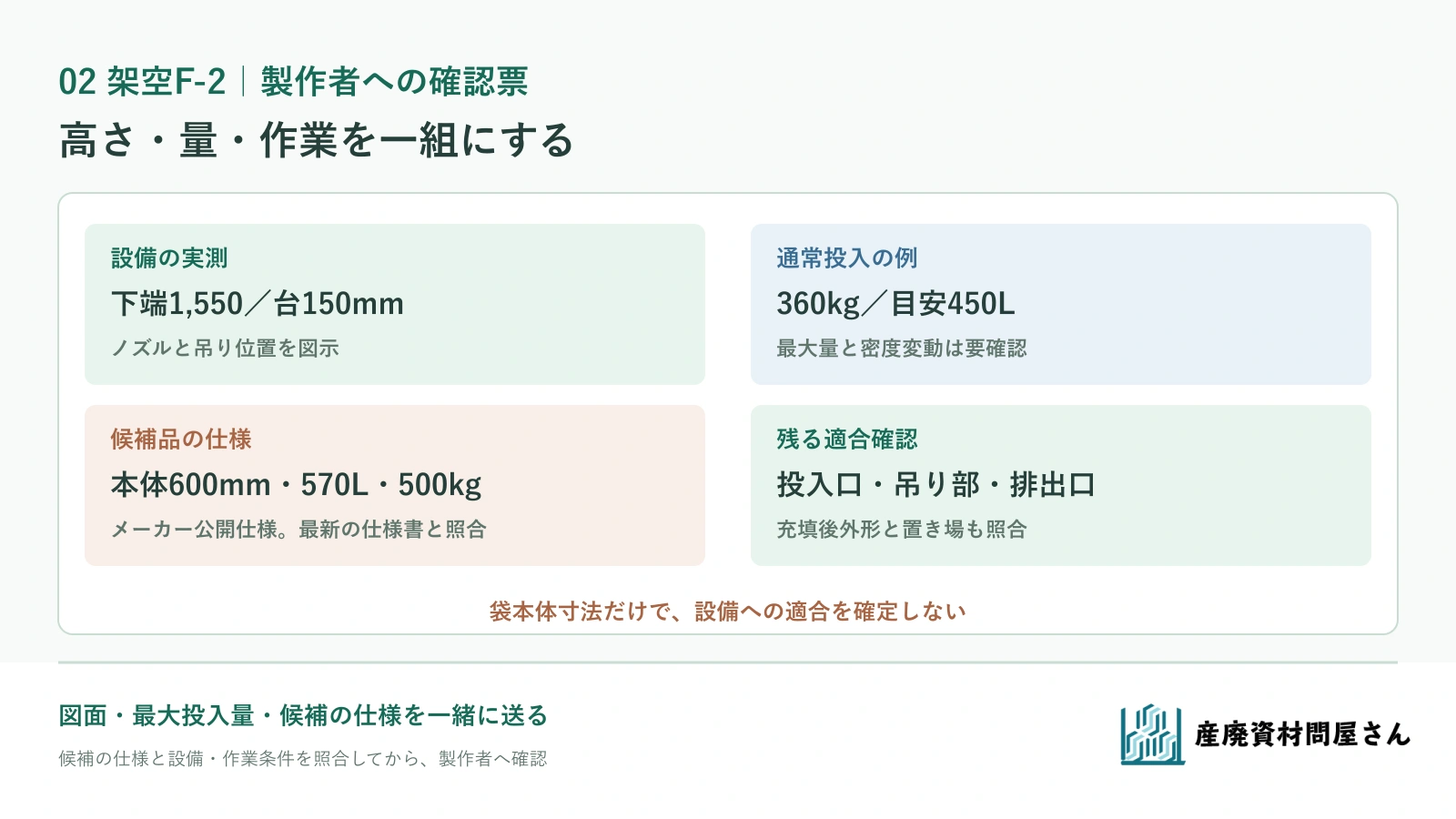

相談前に、充填口の下端位置、床からの高さ、使用する台、ノズルと投入口、吊り位置、置き場の実寸を写真と図面に記します。内容物、一回の最小・通常・最大の質量、見掛け密度と測定条件、必要な充填・排出方法、数量と時期も添えます。候補を低い袋に絞った理由と、未確認の投入口・吊り部を分けて伝えると、製作者が照合しやすくなります。
| 相談票の欄 | F-2の説明用記入例 | 確認先 |
|---|---|---|
| 設備下と台 | 1,550mm、台150mm | 設備・現場担当 |
| 接続と作業余裕 | 仮置き250mm＋200mm | 接続方式と手順を実測 |
| 内容物 | 通常360kg、0.8kg/L、必要目安450L | 最大時と密度変動を確認 |
| 候補 | 本体600mm・570L・500kgの公開例 | 実際の取扱品と仕様書を確認 |
| 未確認 | 投入口、吊り部、充填後外形、排出 | 製作者と現場で照合 |
図を拡大して見る。候補の適合は、設備の実寸と仕様書で確認します。
当社のフレコンバッグ・スタンド商品一覧で取扱商品をご覧いただけます。工程に合う品番や別注の可否は、設備図と投入物の条件を添えてお問い合わせからご相談ください。実際の取扱品、寸法、容量、最大充填質量、価格・納期は案件ごとに確認して回答します。
参考資料・出典
- パシフィックアンドオリエントジャパン株式会社「フレキシブルコンテナバッグ」：汎用品WJ-855-OLTHとDC-1000-100-Bの本体寸法、容量、耐荷重、投入・排出口、および重量と比重からの容量計算。確認日：2026年9月26日。
- 小泉製麻株式会社「フレキシブルコンテナ」：特注相談時に確認する内容物、最大充填重量、本体寸法または容量、投入・排出口、吊り部。確認日：2026年9月26日。
