観音扉付きコンテナのシートを注文するときの確認点

「コンテナの開口寸法は測った。観音扉のある後ろ側は、シートをどこで留めればよいだろう」。ここで後端を決めずに製作すると、扉を開くときにシート端や固定具が当たったり、外したシートの置き場に困ったりします。

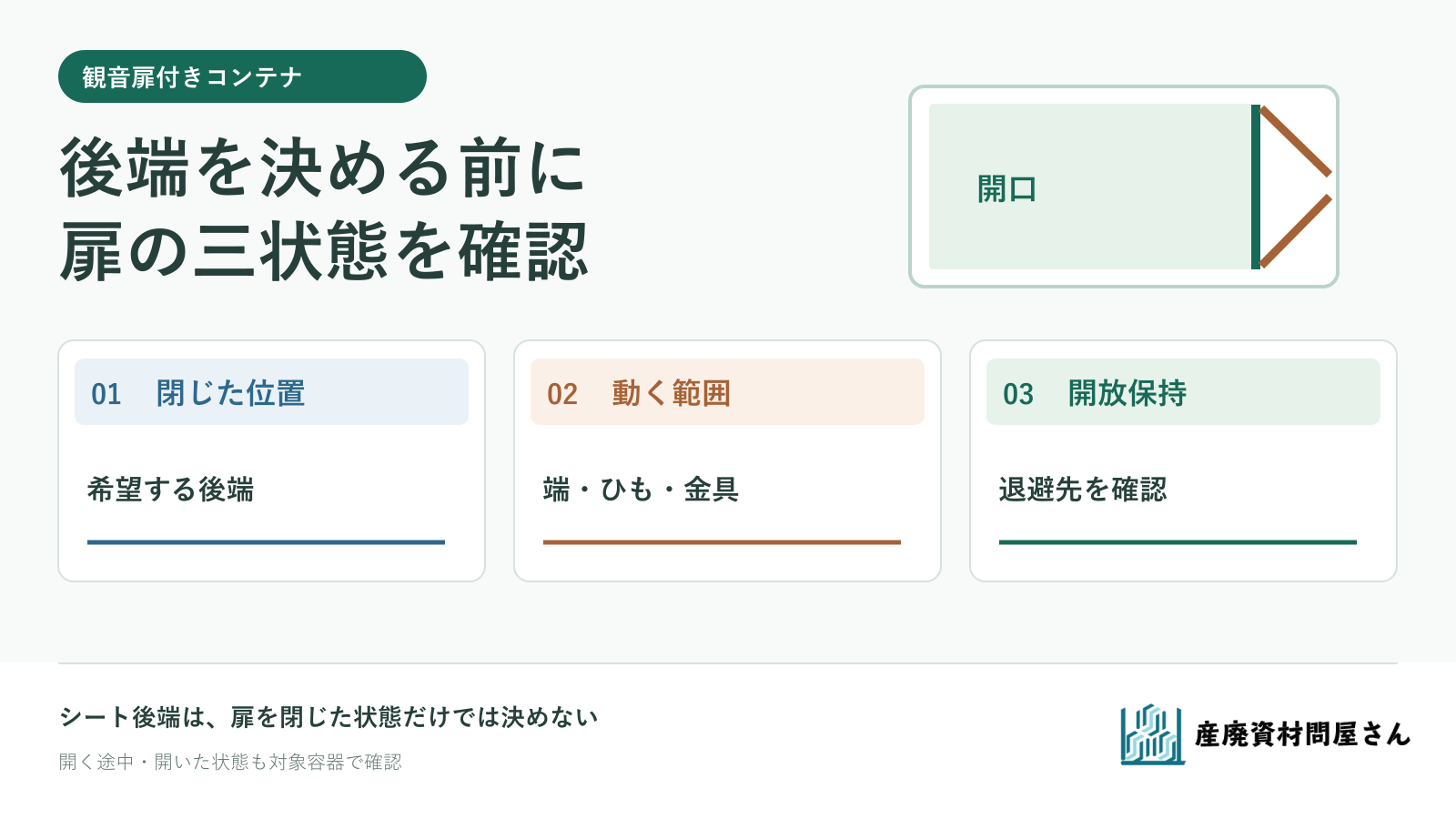

注文時には、扉を閉じた状態の後端、扉が動く範囲、開いたときのシートの退避先を一組で伝えます。後端を長く垂らすか、ハトメをどこに付けるかを先に決めるのではなく、実際の容器で使う状態を確認してから製作先と仕様を詰めましょう。

同じ容量でも、後ろの扉の形を先に特定する

山畑コンテナ製作所の製品一覧には、同じ4トンの区分に観音扉、横開き1枚扉、観音・ダンプ兼用扉が別々に載っています［1］。瑞穂の2トンコンテナも、観音扉の閉じた写真と開いた写真を示し、複数の扉形式を案内しています［2］。これらは「何立米用」という呼び方だけでは、後ろ側の構造が分からないことを示す例です。メーカーの掲載寸法を別の容器の加工寸法として流用しません。

対象のコンテナについて、メーカー・型式、左右どちらの扉がどちらへ開くか、ヒンジ、取っ手、ロック、開放時に扉を保持する金具の位置を、全体写真と近接写真に残します。現物の扉や金具がカタログと違う場合は、現物の状態も伝えてください。開口の採寸から注文までの全体像はコンテナシートの採寸と注文方法で説明しています。ここでは観音扉の後端に絞ります。

扉が動く範囲と、シート後端を別の線で描く

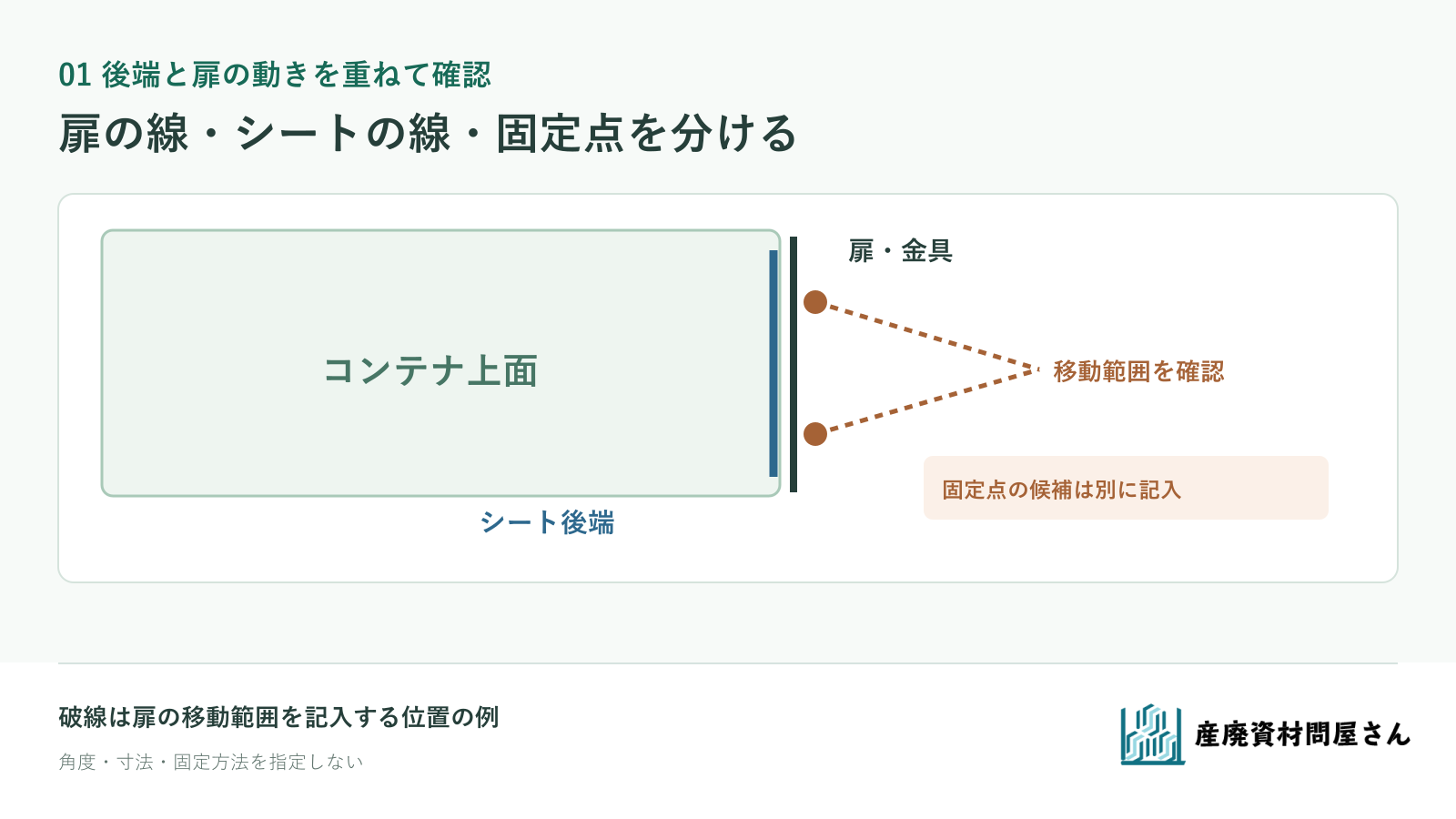

上から見た簡単な図に、閉じた扉の位置と、通常の使い方で扉が移動する範囲を描きます。その上で、シートを掛けたときの後端の位置を別の色で記します。閉じたときに端がどこまで掛かるかだけでなく、開く途中や開いて保持した状態で、シート端・ひも・固定具がどこへ移るかが大切です。

扉の角度や寸法を指定する図ではありません。実際の可動範囲と金具位置は対象容器で確認します。 図を拡大して見る

例えば、後端が閉じた扉の上へ垂れる案なら、扉を開く前にその端をどう扱うかを決める必要があります。扉の移動範囲にシートや留め具が残る案は、そのまま製作寸法へ落とし込まず、容器の管理担当と製作先で掛け方を見直します。扉を何度開けるか、どの位置で固定するかは型式と現場条件で変わるため、一般的な角度を当てはめません。

後端の固定点は、扉金具と分けて相談する

コンテナシート商品ページでは、開口部の大きさに加え、垂らす長さと固定する位置から寸法を検討し、ハトメの位置・間隔やゴムバンドの要否を相談できます。ただし、掲載の模式図だけで個別の観音扉に合う固定位置は決まりません。

図面には、いま使っているシートの後端と固定点、扉のヒンジ・ロック・取っ手、使いたい固定候補を別々に記します。扉側のロックや保持金具を「シート用の固定点」と決めつけないでください。扉の開閉操作とシートの着脱が競合するなら、容器側に無理なく使える固定点があるか、シート側の加工位置を変えるかを相談します。容器への金具追加や改造が必要かどうかも、容器の管理担当と製作先が確認する事項です。

開いたときの退避先まで決めて、発注メモを渡す

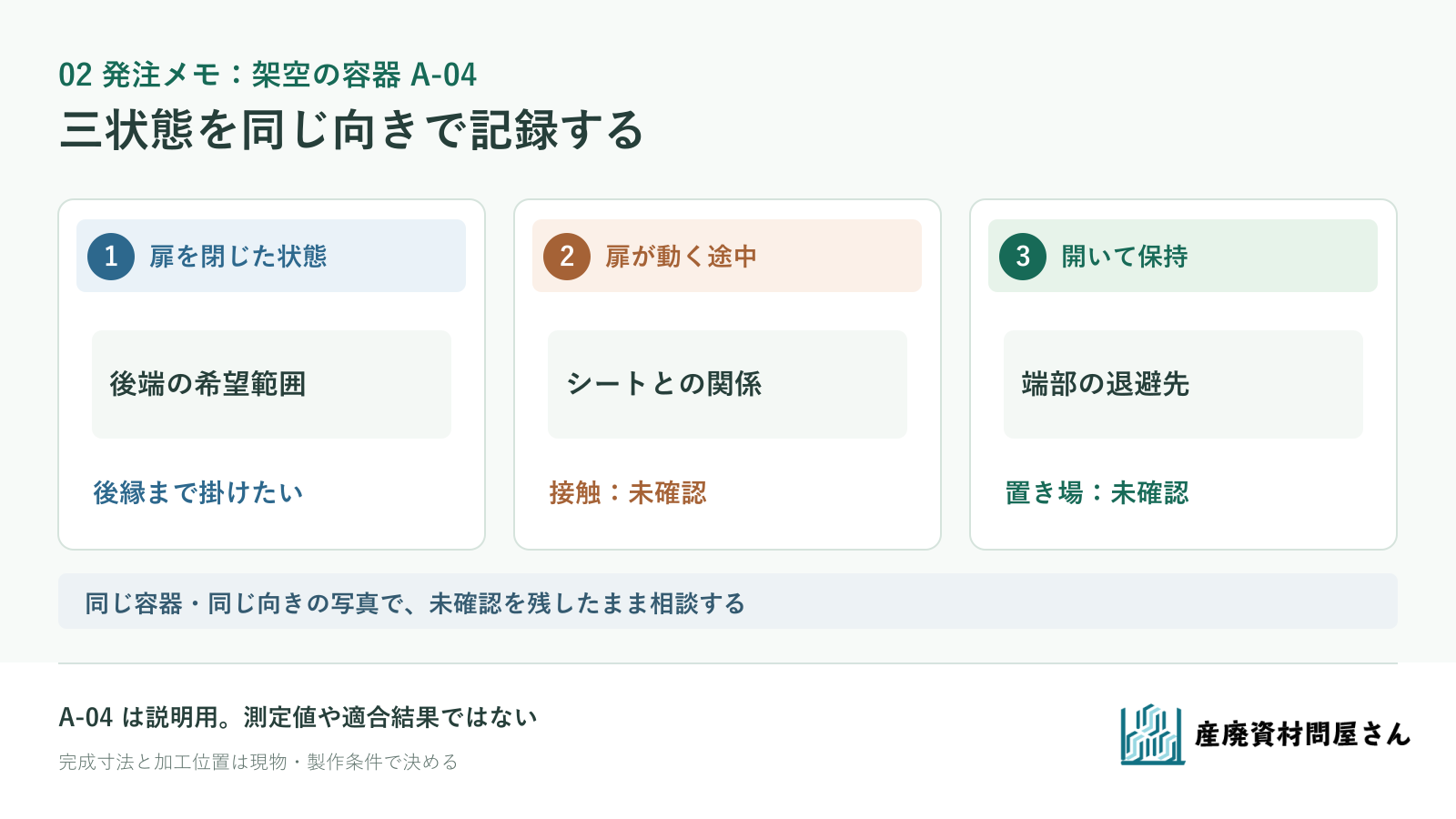

架空の容器A-04で考えます。後部は左右の観音扉で、閉じたときはシート後端を後縁まで掛けたい。一方、開いたときに後端をどこへよけるか、現状の固定具を外せるかは未確認とします。この場合、完成サイズやハトメ位置を先に指定せず、閉じた状態と通常の開放状態を同じ向きの写真に残し、途中の移動範囲は管理担当が図に記します。後端の退避先は相談項目にします。A-04は説明用で、実測例ではありません。

「未確認」は寸法や金具の位置を推測しないための欄です。シートの退避先をこの図で指定していません。 図を拡大して見る

写真は担当者が通常の管理状態で確認できる範囲で用意し、撮影のために扉の保持具を外したり、可動部へ近づいたりしないでください。後端の処理が決まれば、製作先は被覆範囲と固定方法を踏まえて完成寸法を検討できます。

扉付き容器の写真・型式、開いた状態の位置関係、現在のシート後端、希望する被覆範囲を添えて、コンテナシートの仕様を相談するへお知らせください。扉の動きに干渉しない後端と固定位置、開放時の扱いを一緒に確認します。

参考資料・出典

1. 山畑コンテナ製作所「コンテナ製品紹介」（2026年9月25日確認）。観音扉、横開き1枚扉、観音・ダンプ兼用扉の区別を参照。
2. 瑞穂「2tコンテナ」（2026年9月25日確認）。観音扉の開閉写真、扉形式とロック類の掲載を参照。
