フレコンの投入口を「充填機のノズルに入る大きさ」だけで注文すると、袋口を差し込めても、設備のクランプが掛かる位置まで届かないことがあります。逆に袋口を長くしても、吊った袋とシュートの高さが合わなければ、余った布が作業を妨げます。ノズルの外径と形、差し込む長さ・固定方式、吊ったときの高さ関係を別々に測り、設備側の図面と現用袋の写真を製作者へ渡します。

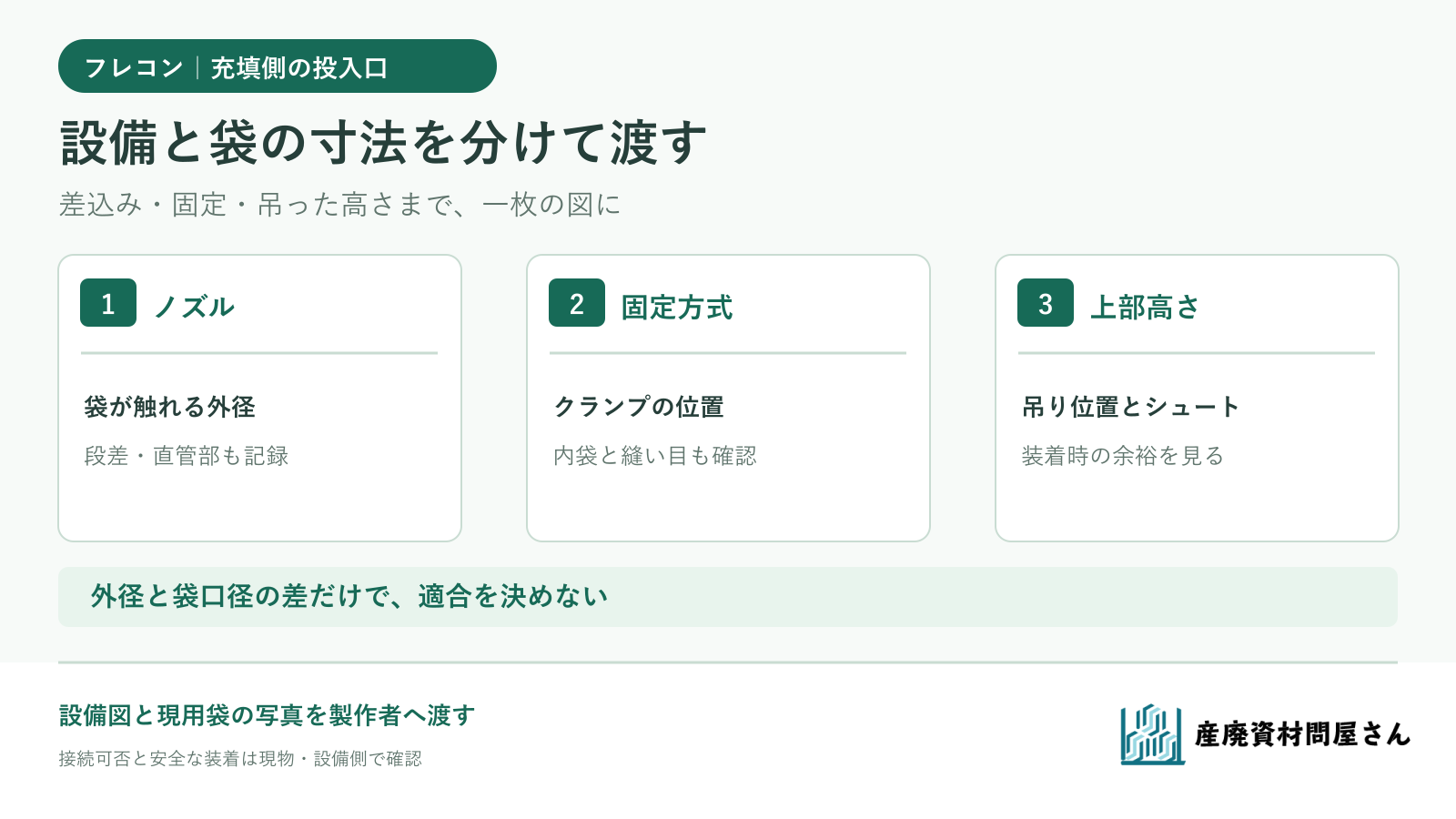

ノズル外径は「袋が触れる位置」で測る
設備側に確認するのは、充填物が通る穴の内径ではなく、袋の投入口が外側からかぶさる場所の外径です。先端と固定位置で径が違う、段差やフランジがある、内袋も一緒にかぶせる、といった条件も図と写真へ書きます。設備の型式名だけでは、現場で使うアタッチメントやクランプ位置が伝わらない場合があります。測定は設備の管理担当者が停止・点検の手順に従って行い、稼働中のノズルへ手を入れて確認しません。
ここでは架空の充填設備F-8を考えます。袋口が触れるノズル外径を420mm、先端から直管部の終わりまでを160mm、現用袋の投入口表示を直径450mm・高さ260mmと仮定します。取り付けたとき、現用袋の上端がクランプの予定位置まで十分届いているか分かっていません。F-8と数値は説明用で、設備・袋の実測値ではありません。450mmと420mmの差だけから、適切な余裕や接続可否を決めないでください。

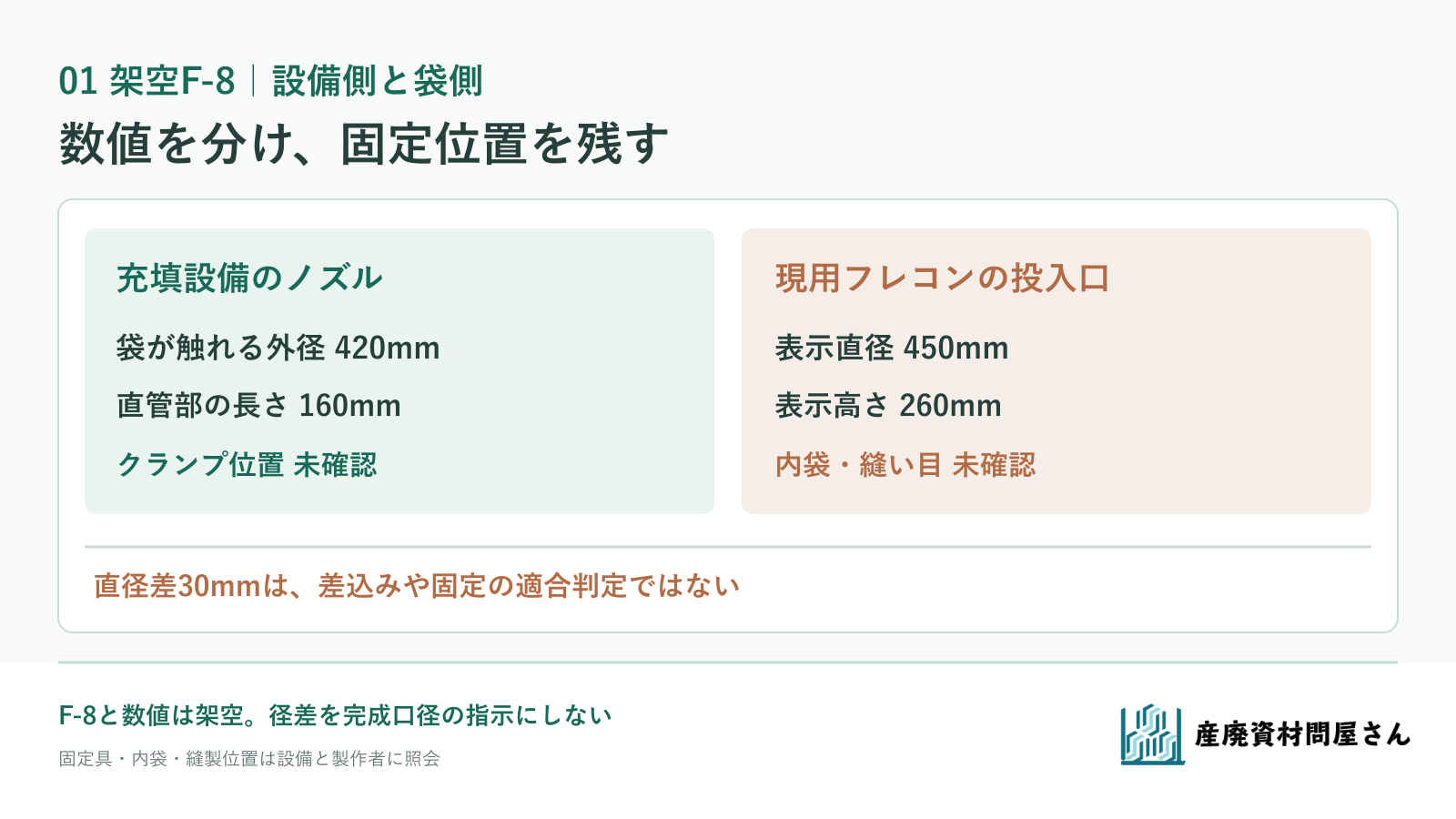

| F-8で分けて記録する寸法 | 架空の出発点 | 現場・製作者へ確認すること |
|---|---|---|
| 設備側の外径 | 袋が触れる位置で420mm | 先端・固定位置・段差で径が変わるか |
| 差し込める長さ | 直管部160mm | 実際に布をかぶせる範囲と固定位置 |
| 現用袋の投入口 | 表示は直径450mm、高さ260mm | 表示寸法の基準、内袋や縫い目を含む状態 |
| 上部の高さ | 未測定 | 吊りフック・ノズル下端・袋胴部の位置関係 |
F-8と寸法は架空。直径差から袋口の適合やクランプ位置を計算する図ではありません。 図を拡大して見る
トキワはフレコンの選定項目として、丸型・角型ともに投入口の直径と高さを、本体や吊りベルトの寸法とは別に挙げています［1］。同社の説明は袋側の寸法を分けて伝える参考で、F-8に合う投入口を直径450mmと指定する根拠ではありません。
差込みと固定は、設備の方式で変わる
投入口をどう保持するかは設備によって異なります。宝計機製作所は自社のフレコン充填装置で、膨張するゴムホースで袋口を押さえる方式と、半円形のバンドを両側から押さえる方式を紹介しています［2］。同社製品では方式ごとに対応する袋口サイズの考え方が異なるため、F-8でも設備のクランプ方式と接触位置を先に確認します。紹介された装置や固定具がF-8または当社取扱品と同じという意味ではありません。
現用袋で「差し込めるが固定しづらい」なら、口径だけでなく、差込み後にクランプへ掛かる布の長さ、内袋の出方、口縁の縫製位置、固定後の余りを観察します。粉体なら充填中の漏れや集じん装置との関係も、設備担当者へ確認します。製作者へは「直径を何mm大きく」という指示だけでなく、現在の取り付け手順と困る位置を写真にして渡します。クランプの調整や運転方法は設備の取扱説明書と管理者の判断に従います。
ノズル外径420mm、現用袋表示450mmというF-8の架空値でも、縫い目や内袋、固定方式を見ないまま「30mmの余裕で十分」とは言えません。製作者に投入口の完成寸法・測り方・布の有効な差込み長さを図で示してもらい、設備側の固定可能範囲と照合します。
吊ったときの上部余裕と、投入口の高さを照合する
袋の投入口は、床に置いた状態で測る高さと、吊りベルトを掛けて充填位置に置いたときの姿が違います。設備側で、吊りフックの位置、シュート下端の高さ、充填中にシュートが上下するか、袋が膨らむときの動きを確認します。袋側では、胴部の高さ、投入口の高さ、吊りベルトの長さ、満量時の想定位置を別々に記録します。設備と袋の双方を一枚の側面図に描くと、上部の布をどこに収めるかを相談できます。
宝計機製作所は自社装置の昇降式投入シュートについて、高い位置では袋口のセットが難しい場合に、セット位置へ下げる方式を案内しています［2］。高さの問題を袋口の長さだけで解決しようとせず、F-8のシュートが固定式か昇降式か、作業者がどの位置で装着するかを設備側へ確認します。袋口を延ばす案でも、吊り部や胴部との干渉、閉じ方への影響を製作者と照合します。

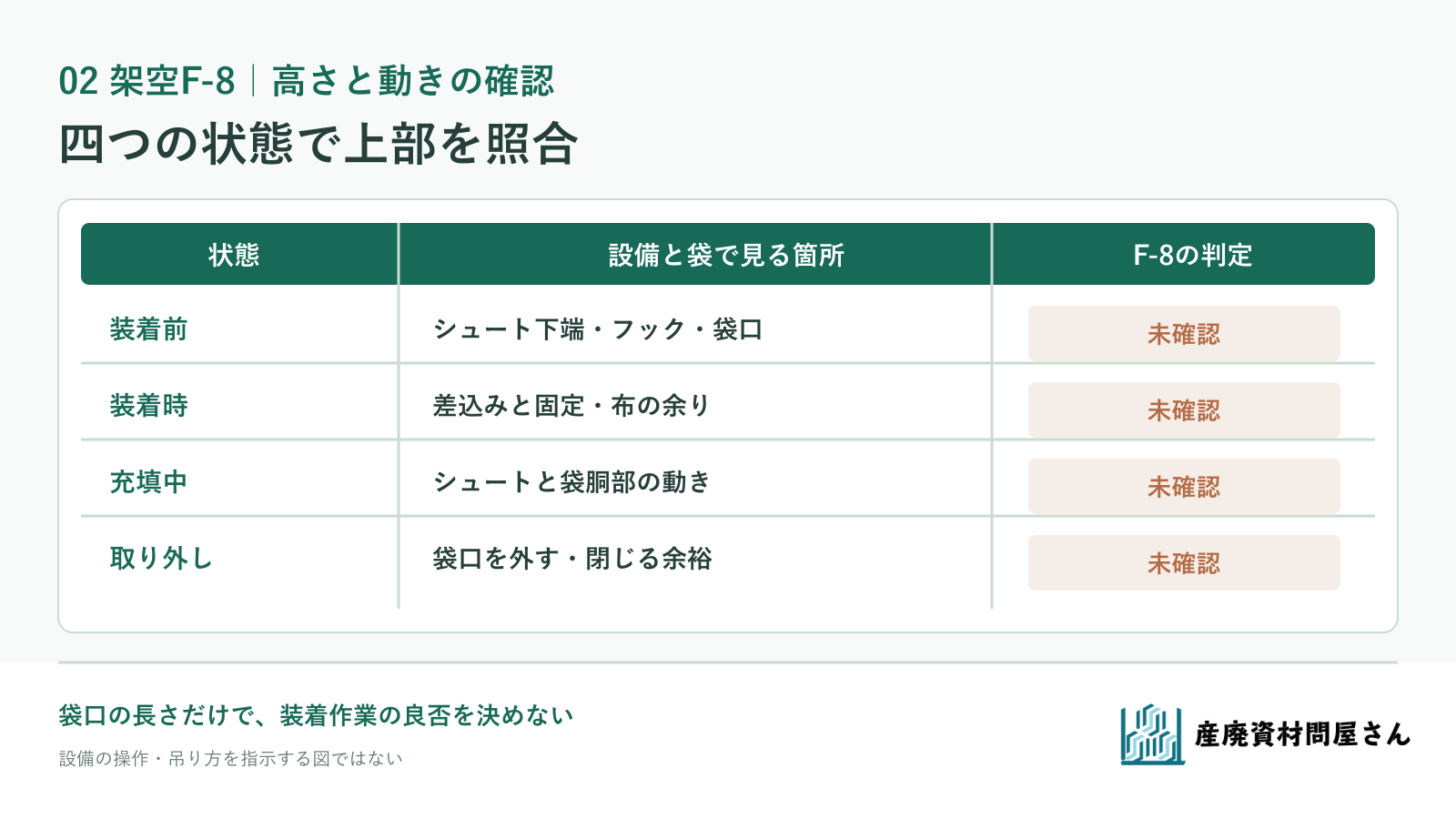

| 見る状態 | 設備側に書くこと | 袋側に書くこと | 判定 |
|---|---|---|---|
| 装着前 | シュート下端、クランプ、フックの位置 | 現用袋の胴部・投入口・吊り部 | F-8では未確認 |
| 装着時 | シュートの動きと固定範囲 | 差込み後に残る布、内袋の位置 | F-8では未確認 |
| 充填中 | シュート位置と袋の支持方法 | 膨らみと投入口の引張り | F-8では未確認 |
| 取り外し・閉鎖 | 設備から外す順序 | 口を閉じるための余裕 | F-8では未確認 |
高さと作業結果は未確認。図は設備の操作方法や袋の安全な吊り方を指示しません。 図を拡大して見る
内容物と1袋の量、投入・排出方法、吊り上げ・置き場を分ける確認項目はフレコンバッグの選び方にまとめています。本稿はこのうち充填側の投入口と設備の接続に絞り、底部の排出口と受入設備の適合は別に確認します。
製作者には、設備図と現用袋の「困った状態」を渡す
相談資料には、設備型式とノズル外径を測った位置、先端から固定位置までの寸法、クランプの方式、シュートの高さと動き、現用袋の投入口直径・高さ、内袋の有無、現場の装着写真を揃えます。これに、内容物の性状と1袋あたりの量・重量、必要数量と希望時期を添えます。袋の耐荷重や充填方法の適合は、投入口の寸法だけで決めず候補商品の仕様・設備の運用条件と照合します。
入れるものと投入・排出方法を手がかりに、フレコンバッグ・スタンドの商品一覧から候補を探せます。候補ごとに、設備との接続条件を確認します。設備図が揃っていなくても、現用袋の品番と写真、困っている接続箇所から資材の相談・見積もり窓口へご相談ください。製作可能な口径・高さ、費用・納期、現物での装着確認は個別に決めます。
