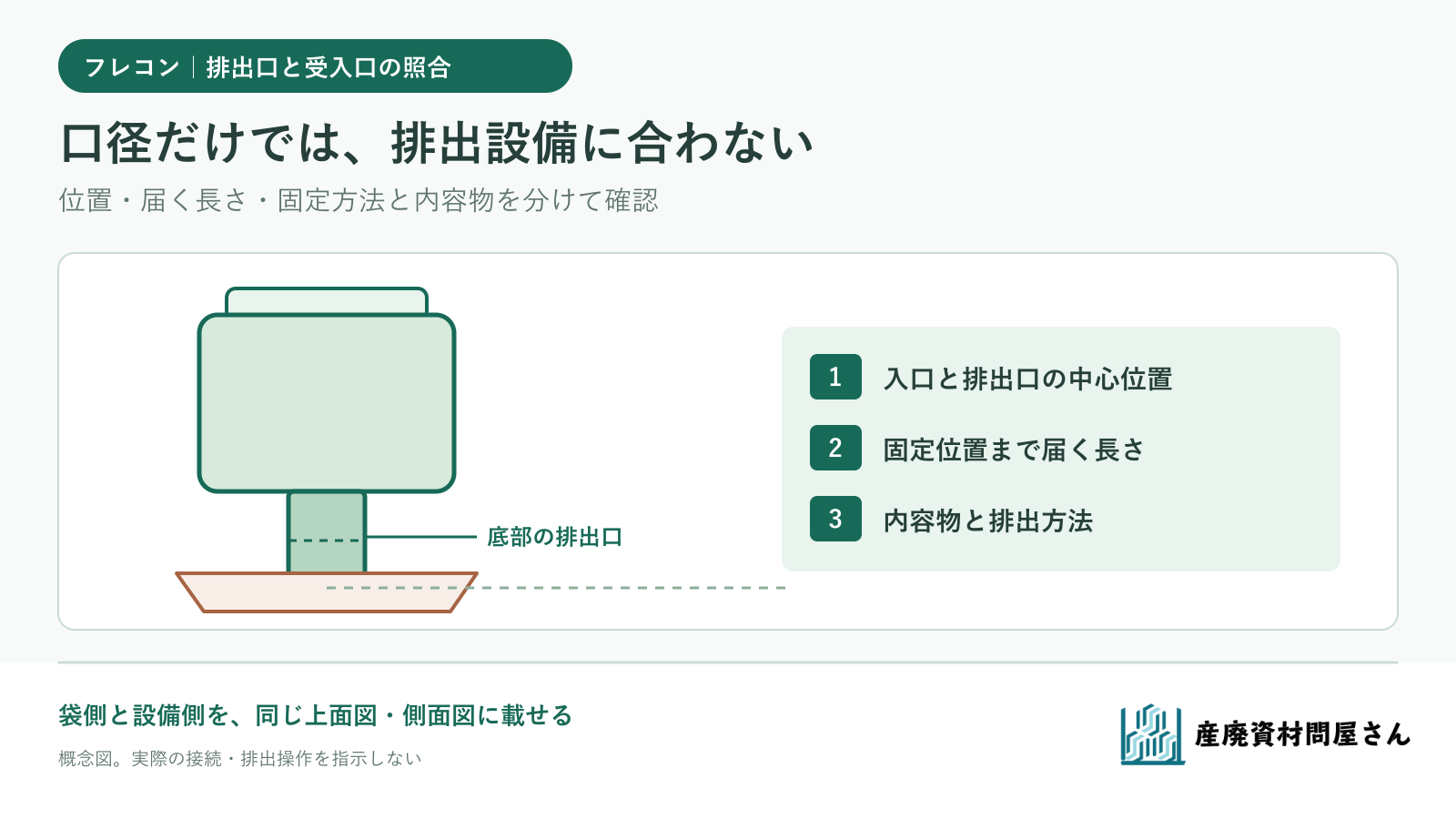

フレコンの底部排出口を「ホッパーの入口より細い口径」にしただけでは、排出設備に接続できるとは限りません。吊った袋の排出口と設備の入口が横にずれている、固定する位置まで口が届かない、あるいは内容物が予定どおり流れない場合があります。設備の入口位置と袋底の排出口位置を同じ図に載せ、口径・排出口の有効な長さ・固定方法・内容物の流れを別々に確認するのが、形状を相談する順番です。
この記事では架空の受入設備D-9を使います。数値と運用条件は説明用で、当社取扱品の寸法、設備の適合や安全な排出手順を示しません。
設備の「入口」を、吊り位置と同じ基準で示す
最初に設備側の担当者へ、受入ホッパーの図面と、フレコンを吊る予定の位置を確認します。上から見て吊り中心と受入口の中心がどこにあるか、横から見て袋底と受入口の縁・固定部がどの高さに来るかを、同じ基準線で示します。設備型式だけでは現場のアタッチメント、クランプ、周囲の配管や防塵カバーの位置が分からない場合があります。
FIBCAのフレコン設計ガイドも、排出方法、排出場所の余裕、排出速度、排出口の直径と長さを別項目として挙げています［1］。これは設計時に情報をそろえる参考で、どの袋・設備にも使える接続寸法の基準ではありません。設備を採寸するときは、管理者の停止・点検手順に従い、稼働部や吊り荷の下へ入って確認しません。
| そろえる基準 | 設備側で記録 | 袋側で記録 |
|---|---|---|
| 上から見た位置 | 受入口の中心、吊り中心、周囲の障害物 | 吊り部に対する排出口の中心 |
| 横から見た高さ | 入口の縁、クランプやシールの位置 | 吊ったときの袋底、排出口の付け根と先端 |
| 接続面 | 受入口の内側寸法と、実際に固定する部分 | 排出口の完成径、縫い目・内袋・閉じ紐 |
「口径400mm」という表記だけでは、ホッパーの入口の内径か、袋口を取り付ける外側の寸法か、袋口自体の完成径かが混ざります。寸法ごとに測った位置と内側・外側の区別を残してください。投入口と充填設備の接続を扱う別稿とは工程が異なり、ここでは底部から受け側へ排出する位置関係を見ます。
架空D-9：口径が近くても、中心と長さが合わない

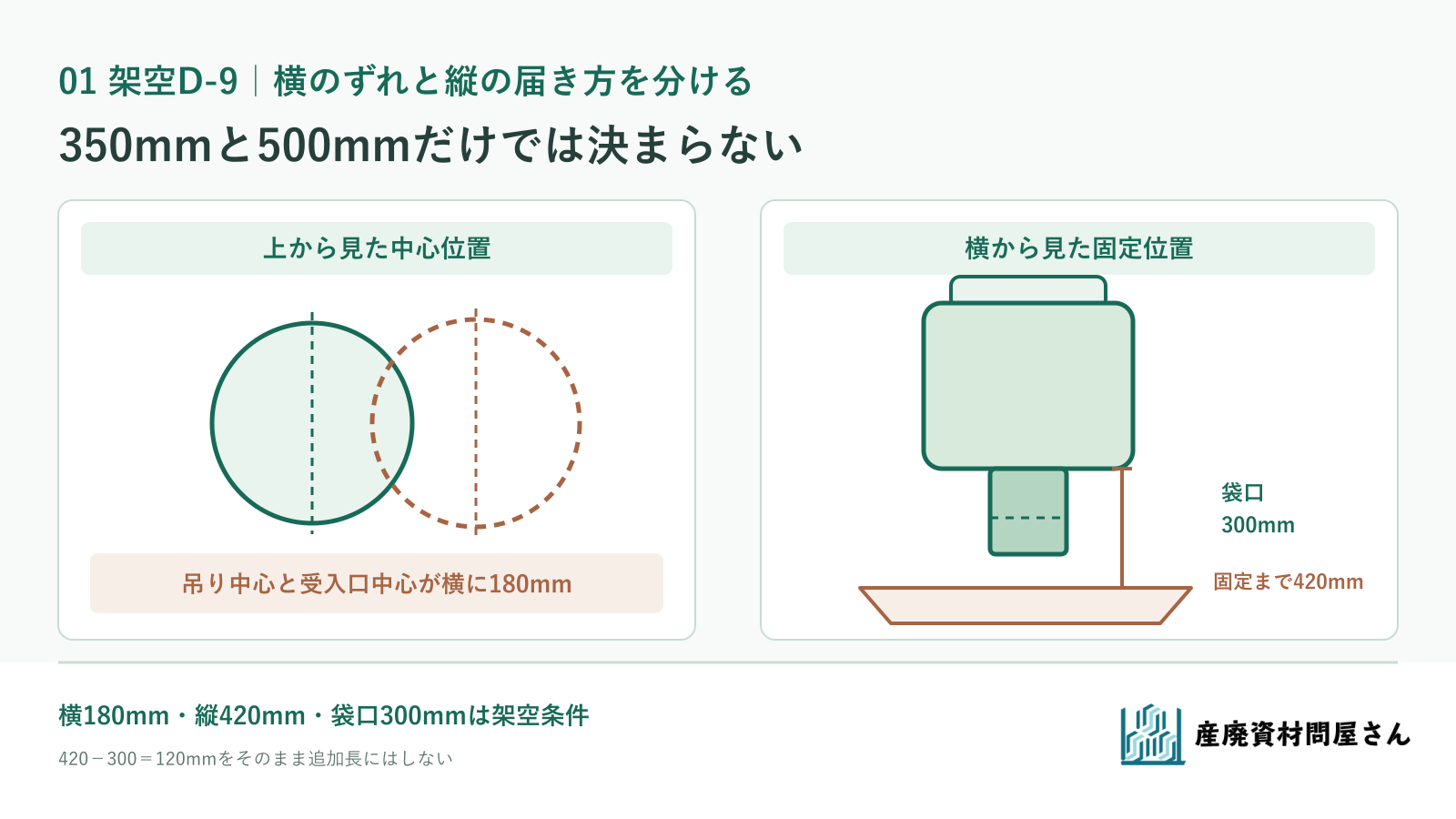

D-9では、袋の排出口の表示径を350mm、受入口の表示径を500mmと仮定します。上から見た吊り中心と受入口中心は横に180mmずれています。また予定した吊り位置で、袋底の排出口の付け根から設備の固定位置までの鉛直方向の距離は420mm、現用袋に表示された排出口の長さは300mmとします。袋の状態や寸法の測り方、実際の固定に必要な差込み量は未確認です。
この値なら、口径の表示を比べて「350mmは500mmより小さいから入る」とは決められません。固定する部分の形と径が分からず、中心も180mm違います。さらに300mmの口は、鉛直距離だけを見ても固定位置までの420mmに届かないため、同じ吊り位置と固定位置のままでは接続できない可能性が高い状態です。ただし420−300＝120mmをそのまま追加する長さにしてはいけません。中心のずれ、固定に必要な重なり、袋の形が変わる状態を含めて検討するためです。
数値は架空。図の位置関係だけで新しい排出口の完成寸法や吊り方を指示しません。 図を拡大して見る
袋の排出口を斜めに引いて無理に合わせる、吊り具を現場判断で横へ移す、布を引っ張って固定する、といった対処で設計を決めません。設備側の位置変更が可能か、袋側の排出口の配置・長さを変えるべきか、使用する吊り具と設備の担当者・製作者で検討します。現用袋を実際に接続できた場合も、どの位置で吊り、どの固定部に何を取り付けたかを記録して再現条件にします。
排出口の長さは、固定方式と閉じ方まで含める
「排出口を長くする」案では、袋底の縫い付け位置から口先までの寸法と、設備に差し込んで使える部分の長さを分けます。縫い目、閉じ紐、内袋、束ねた布が固定部に掛かると、表示された全長をそのまま使えるとは限りません。反対に長すぎる布は、ホッパー内で余る可能性があるため、設備の中へ収める範囲も確認します。
赤武エンジニアリングのフレコン排出装置には、袋の排出口を空気膨張式シールまたはクランプ式で保持する選択肢があります［2］。同社装置の方式であり、D-9や当社取扱品にその部品があるという意味ではありません。D-9の設備図で実際の固定方式、接触位置、必要な口先の形を確かめ、その条件を製作者へ渡します。
有吉商店は、自社製品の排出口について、排出方法、内容物の流動性、タンク形状を考慮し、ホッパーの大きさに合わせて口径を設計できると説明しています［3］。必要な長さや形に加工できるかは、袋の製作者へ確認します。口径・長さを一つの値で決めず、設備の接続条件と候補袋の仕様を照合します。
内容物が流れる条件も、排出口の指定に添える
接続できても、内容物が予定した速度で排出されるとは限りません。粒の大きさと形、粉状か塊になりやすいか、水分を含むか、袋内で残りやすいかを、現用袋での観察とともに記録します。D-9での内容物を「乾いた破砕片」と仮定しても、その粒度分布や詰まり方は未確認です。口径350mmだから流れる、500mmにすれば詰まらない、といった判断はできません。
| 排出工程で確認すること | D-9の架空メモ | 判断する相手 |
|---|---|---|
| 内容物 | 乾いた破砕片。最大片・粉分・水分は未確認 | 内容物を管理する現場 |
| 排出方法 | ホッパーへ受ける想定。排出速度は未確認 | 設備の管理担当者 |
| 口の開閉 | 現用袋は閉じ紐あり。固定前後の扱いは未確認 | 袋製作者と設備担当者 |
| 残り・飛散 | 現用袋での記録なし | 実際の試用計画で確認 |
FIBCAの設計ガイドも、排出方法と希望する排出速度を、排出口寸法とは別に確認する構成です［1］。内容物の流れが悪いとき、袋の口だけを大きくするのか、設備側の受け方や排出方法を変えるのかは現場と設備メーカーの確認が必要です。試用が必要なら、対象物・設備・管理者の手順に沿って計画し、記事の架空寸法を試用条件にはしません。
製作者には、袋と設備を重ねた図を渡す

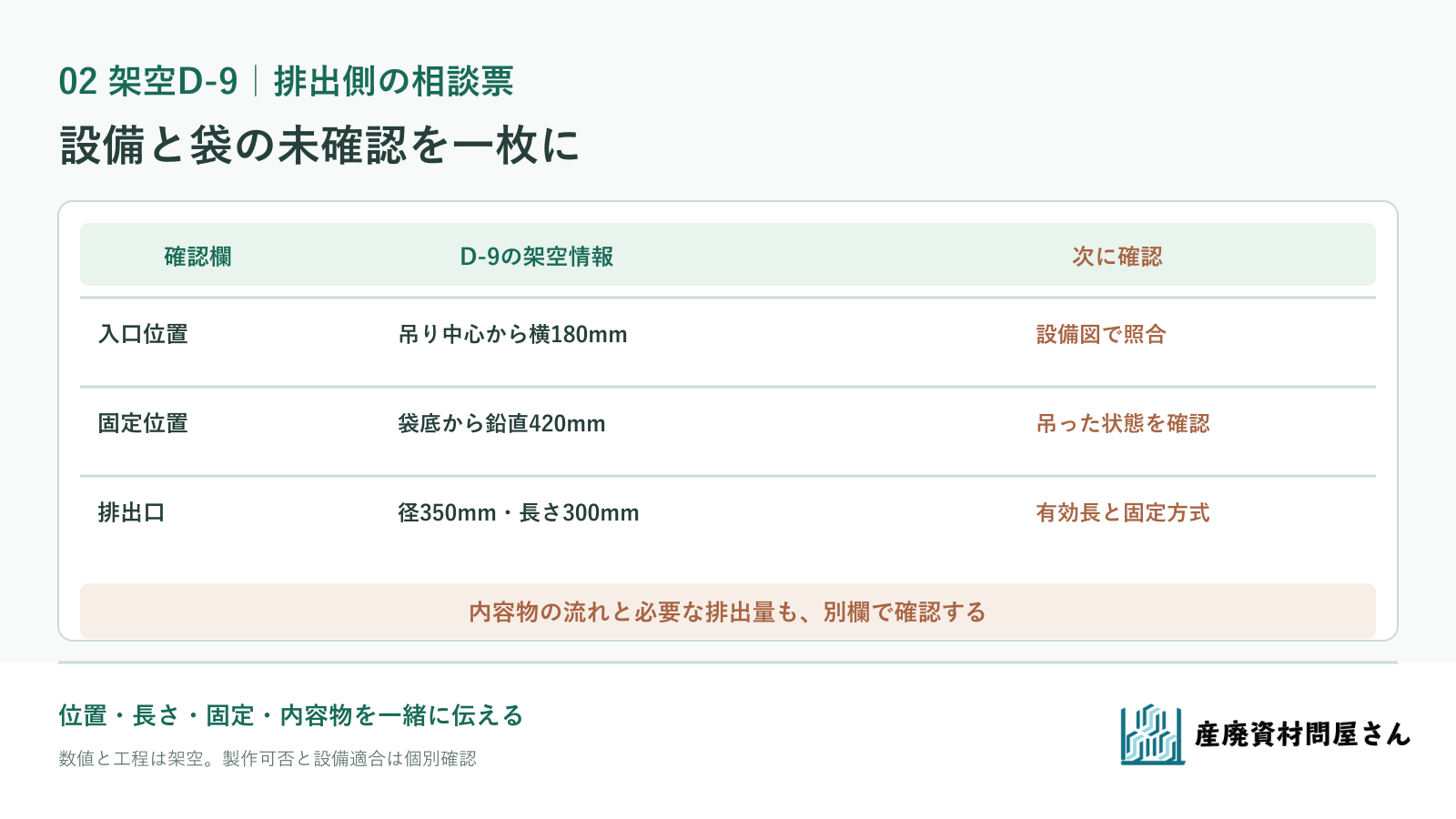

相談資料は上面図と側面図を一組にします。D-9なら、吊り中心と受入口中心のずれ、袋底から設備固定位置までの高さ、固定部の形と接触寸法、現用袋の排出口径・長さ、閉じ紐・内袋を記します。袋の内容物、1袋の最大重量、必要な排出量、数量と希望時期も別欄にします。未測定・未確認を空欄にせず、誰が確認するかを決めると、袋側の変更案と設備側の変更案を混ぜずに進められます。
D-9は架空。排出口の製作可否、設備への適合、内容物の流れは案件ごとに確認します。 図を拡大して見る
当社のフレコンバッグの選び方では、内容物、投入・排出方法、使う設備を分けて確認するよう案内しています。フレコンバッグの商品一覧で排出口の異なる候補をご覧いただけます。設備との接続条件は、候補ごとに確認します。設備図と現用袋の写真・品番を添えて、当社のお問い合わせへご相談ください。候補袋の構造、加工可否、価格と納期は個別に確認します。
