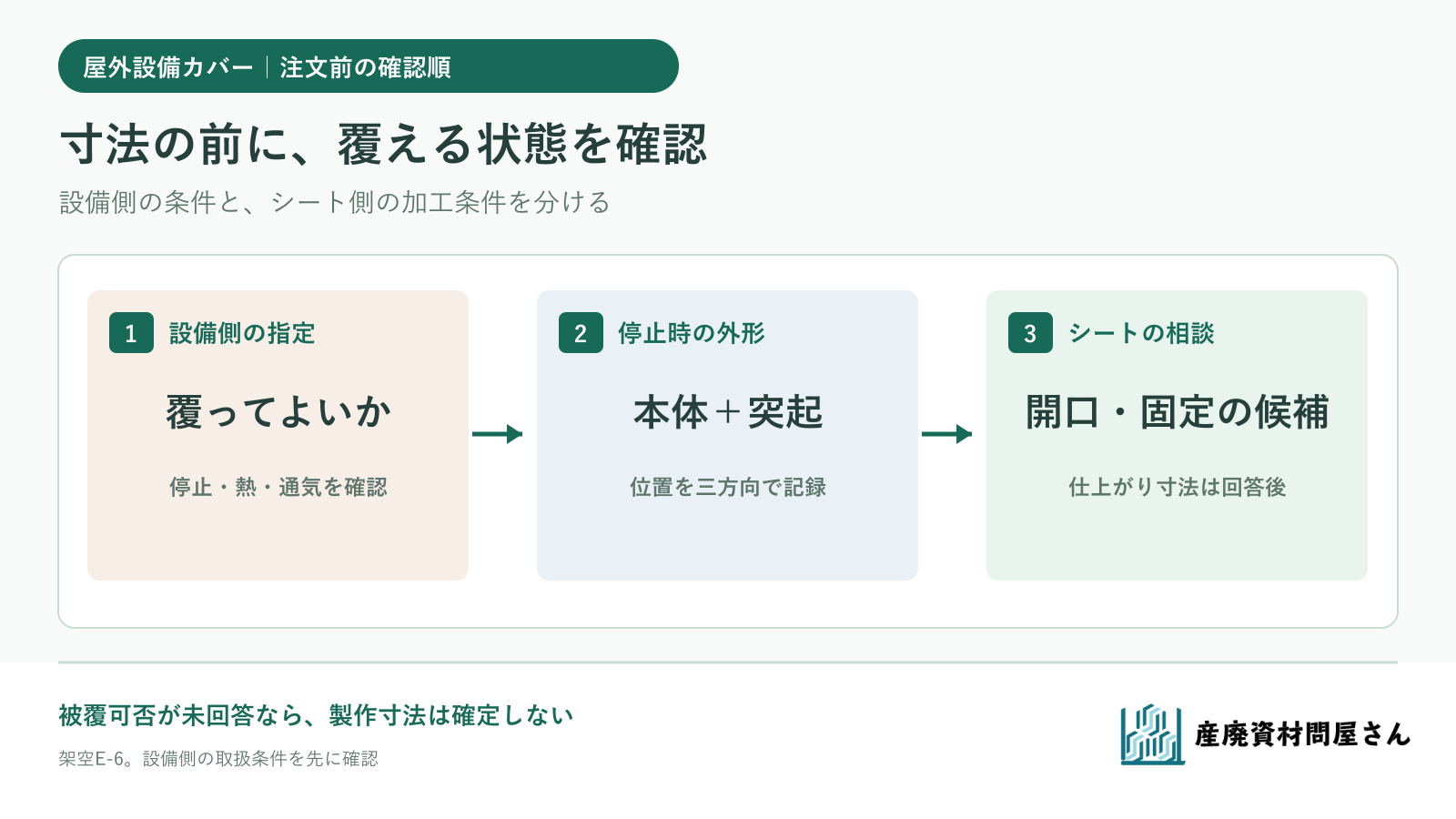

屋外設備に養生カバーを掛けたいときは、最初にその設備へ、いつ、どこまで覆うことが許されるかを確認します。外形を測ってシートを仕立てても、吸排気口や熱が残る部分を覆ってよいとは限りません。設備の型式と取扱説明書を確認し、使用中・停止後・長期停止中のどの状態で使うカバーかを決めてから、採寸と加工の相談に進みます。
この記事では、架空の屋外送風設備E-6を例に、停止時の外形、右側の配管、上部の取っ手、背面の通気部を一枚の確認票へまとめます。寸法は説明用で、E-6が実在する製品や、カバーを掛けられる設備という意味ではありません。
まず設備メーカーの「覆ってよい状態」を確認する
設備が運転する可能性のある間に、単に通気口だけをくり抜いたカバーを使えるとは判断しません。ダイキン工業は、エアコン室外機が運転中に放熱しており、吹出口や周囲をカバーで覆わないよう案内しています。［1］ これは室外機についての説明ですが、通気部の位置と必要な空間を設備ごとに確認する理由になります。
停止直後の熱にも注意が必要です。マキタの発電機EG0900ISの取扱説明書は、カバーを掛けるならエンジン部とマフラー部が十分に冷えてから、と記しています。さらに同書の保管・格納は室内の湿気が少なく換気のよい場所を前提としています。［2］ この記述を「発電機に屋外カバーを掛けてよい」という許可に読み替えることはできません。
E-6の製造元に確かめるのは、覆う対象が本体か周辺の架台までか、完全停止をどう確認するか、自動起動の可能性、停止後の待機条件、吸排気・排水・点検部の扱い、再起動前にカバーを外す必要があるか、屋外で被覆できるかです。取扱説明書に方法が見つからない場合は、設備管理者から製造元・保守担当へ確認します。被覆の可否が未回答なら、製作寸法を確定しません。
| 設備側へ確認すること | 先に得たい回答 | 未回答時の扱い |
|---|---|---|
| 使用状態 | 運転中・待機中・完全停止後のどれで覆えるか、自動起動の有無 | 使用状態を決め打ちしない |
| 熱と通気 | 停止後に覆える条件、吸排気口・排水部の扱い | 開口を独自に設計しない |
| 着脱・保守 | 再起動や点検の前に外す範囲、担当者 | カバーを付けたまま操作できるとみなさない |
| 設置環境 | 屋外被覆の可否、雨・風・日射への指定 | 材質や固定方式を確定しない |
停止時の外形は、突起を含む最大寸法で記録する

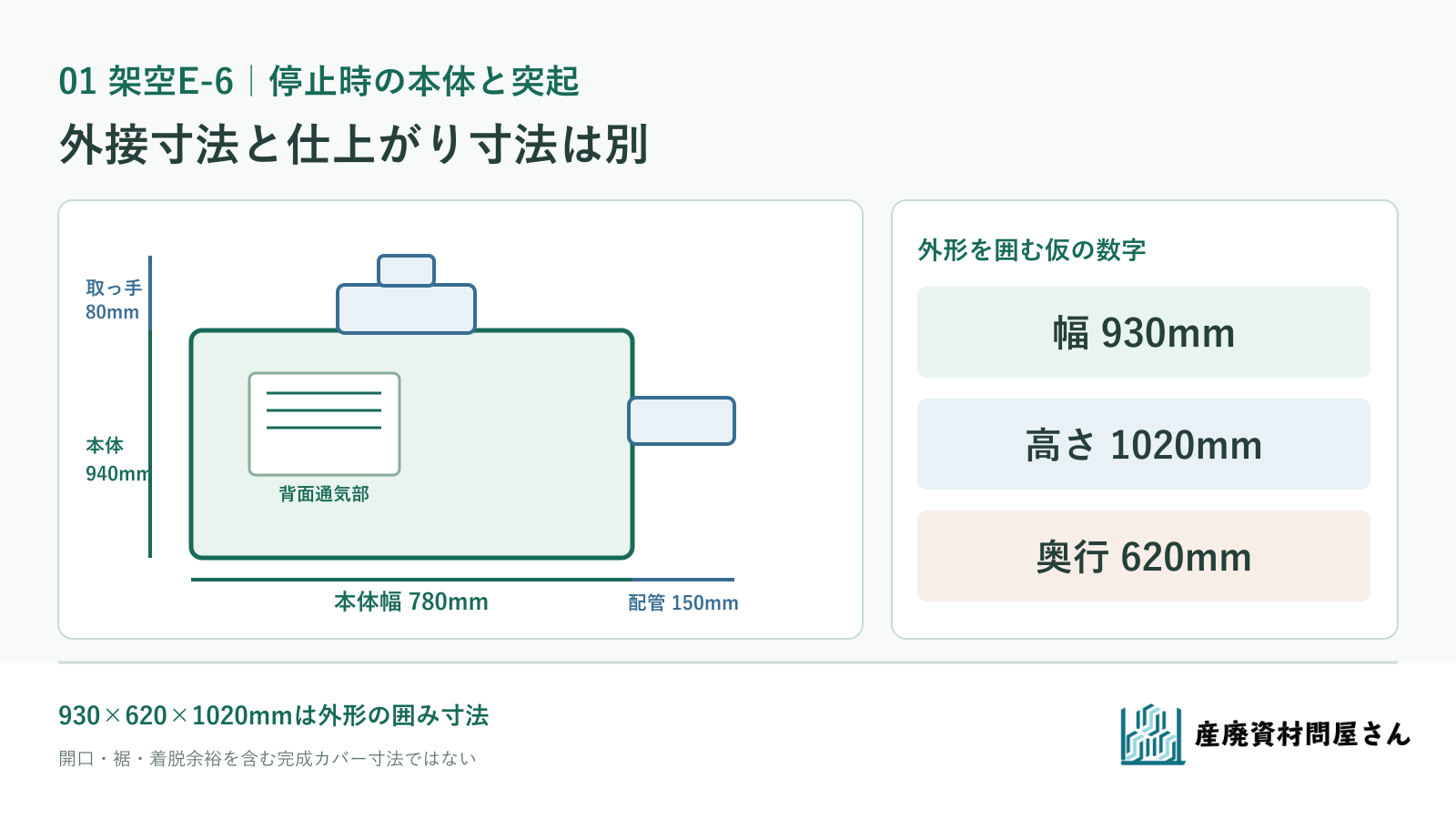

設備側で検討できる状態が分かったら、その状態で正面・側面・上面の写真を撮り、基準となる面を決めて測ります。E-6の本体だけなら幅780mm、奥行620mm、高さ940mmと仮定します。右の配管が本体外面からさらに150mm出て、上の取っ手が天面から80mm上がるなら、外形の囲み寸法は幅930mm、奥行620mm、高さ1020mmです。
ただし、930×620×1020mmは突起を含む外接寸法で、注文するカバーの完成寸法ではありません。配管の曲がりや取り付け方向、着脱の通り道、裾をどこまで下げるか、固定部と必要な余裕は別に決めます。配管や取っ手が可動するなら、覆う状態での位置を確認し、動く範囲を一つの固定寸法に押し込まないでください。
図を拡大して見る。930×620×1020mmは外形を囲む数字で、カバーの発注寸法ではありません。
当社の養生・その他シートの案内では、覆う対象の実寸、屋内外の条件、使用期間などから候補を考えます。設備カバーではこれに設備の型式、停止状態、突起の位置を加えてください。資材の山を覆う場合と違い、設備の通気・点検・再起動条件が先にあります。
突起・開口・固定候補を一枚の図に分けて描く
E-6の右配管は「右面のどの高さから出て、どこへ延びるか」を測り、上の取っ手は上面図にも位置を記します。背面の通気部や前面の点検扉は、カバーに穴を開ける候補と決める前に、そもそも覆ってよいか、カバーを外して点検するかを設備側に確認します。
| 位置 | E-6の架空メモ | 設備側の確認が要ること | 加工相談に渡す情報 |
|---|---|---|---|
| 右側 | 配管が本体外面より150mm突出 | 接続したまま覆えるか、着脱時に触れてよいか | 側面写真、配管中心の位置と向き |
| 上面 | 取っ手が天面より80mm高い | 取っ手の固定・可動状態、固定点として使えるか | 上面写真、最大高さと位置 |
| 背面 | 通気部がある | 被覆可否と必要な空間、再起動条件 | 背面写真、通気部の範囲 |
| 前面 | 点検扉がある | カバーを外して点検するか、開口が必要か | 扉の開く方向と作業範囲 |
| 足元 | 固定できそうな架台がある | 架台への固定が許されるか | 架台図、取り付け可能位置 |
シートの加工には周囲折返し、ハトメ、絞りロープなどの例があります。萩原工業は自社の加工例としてこれらを紹介しています。［3］ 加工方法を選ぶ前に、E-6への適合と製作可否を確認します。配管や取っ手を固定先に使えるかも、設備側への確認が必要です。設備側が許した範囲と、カバーの着脱方法が分かってから、開口・スリット・固定位置の候補を製作先へ伝えます。
注文前の確認票に、未決定の条件を残す
寸法が測れた段階で「完成幅930mm」と注文するのではなく、実測した事実、設備側の回答、製作先に聞くことを分けます。E-6では本体と突起の外形だけが仮に測れた段階です。屋外で被覆できるか、停止後にいつ掛けられるか、背面通気部をどう扱うか、架台へ固定してよいかは未回答とします。

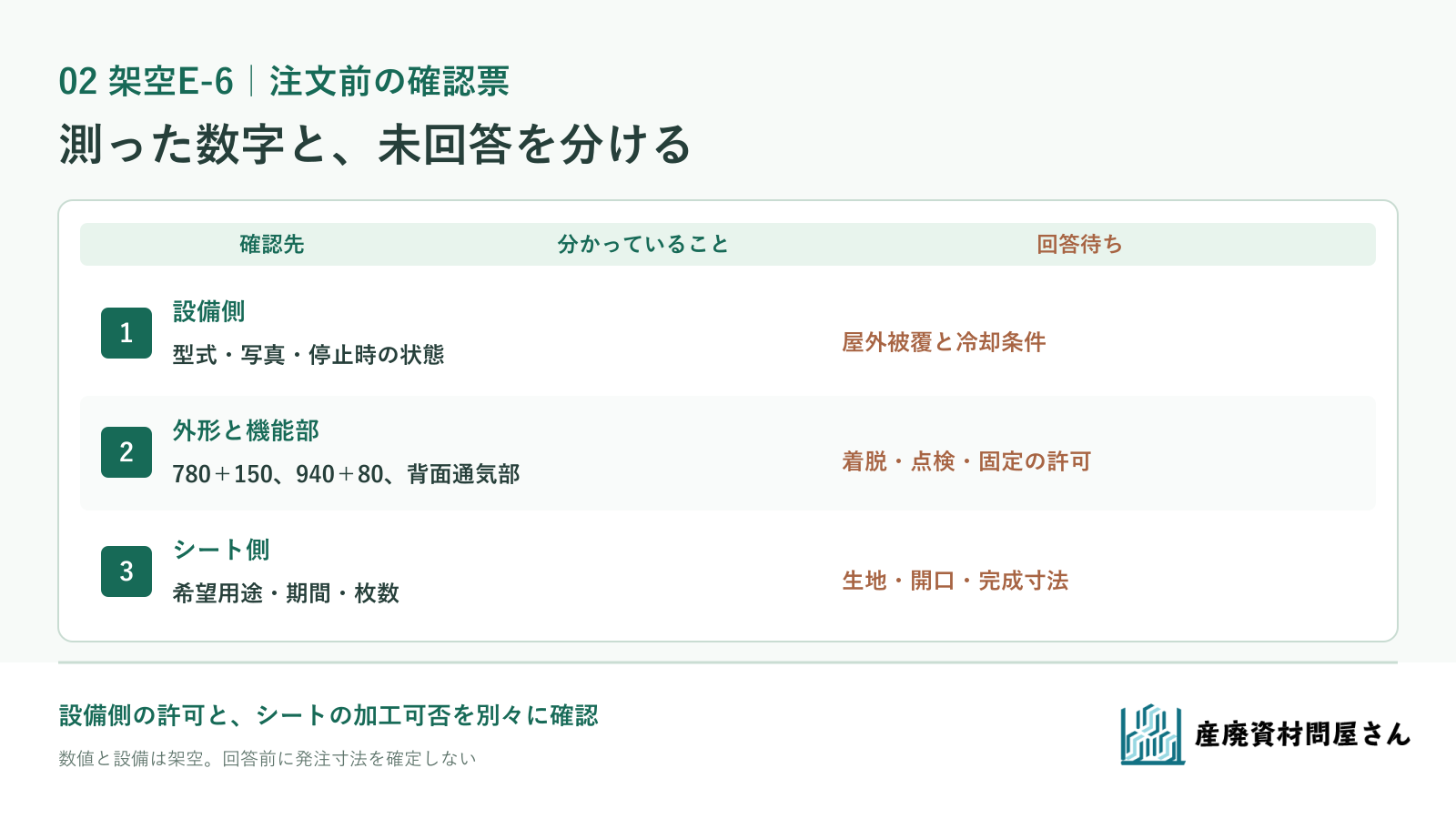

図を拡大して見る。設備側の許可・使用状態と、シート側の加工可否を別欄にします。
| 確認票の欄 | E-6で書けること | 回答が必要なこと |
|---|---|---|
| 設備 | 型式・写真・停止時の本体780×620×940mm | 屋外被覆の可否、停止確認と再起動手順 |
| 外形 | 右配管150mm、上取っ手80mm、外接930×620×1020mm | 可動範囲、着脱の通り道、裾位置 |
| 機能部 | 背面通気部・前面点検扉 | 覆える範囲、外して点検するか |
| シート | 希望用途・使用期間・必要枚数 | 生地、仕上がり寸法、加工・固定方法、見積条件 |
設備側が「覆えない」と回答した場合は、その条件を優先します。「開口を広げれば使えるはず」と変えて注文しません。覆えると分かった場合も、開口やスリットの位置・端部処理、裾、固定先を図で示し、製作可否と仕上がり寸法を確認してから注文条件を確定します。図の寸法だけで耐風性や設備保護性能を保証することはできません。
設備図と写真を添えて、加工の可否を相談する
当社へ相談する際は、設備の型式と取扱説明書の該当箇所、覆うことを許された状態、停止時の三方向写真、突起と通気部・点検扉の位置、外形と裾の希望、着脱頻度、使用期間、必要枚数、希望時期をお知らせください。養生・その他シートの商品一覧で候補を確認しながら、仕様と加工の可否を個別に調べます。
設備側の回答待ちが残る場合は、その欄を空白にせず「未確認」と書いてお問い合わせへお送りください。当社ではシート側の候補と、見積もりに必要な仕上がり条件を整理します。設備への被覆・固定・再起動の可否は、対象設備の製造元・保守担当の指示を確認してください。
参考資料・出典
- ダイキン工業「エアコン節電情報」：運転中の室外機の放熱、吹出口をカバーで覆わない注意。確認日：2026年9月26日。
- マキタ「エンジン発電機 EG0900IS 取扱説明書」：保管時にカバーを掛ける前の冷却と、室内保管の条件（冊子47・48頁）。確認日：2026年9月26日。
- 萩原工業「シートの周囲加工、ハトメの種類をご紹介！」：同社の折返し・ハトメ・絞りロープなどの加工例。確認日：2026年9月26日。
