既製シートの寸法が現場の割付に合わないときの相談

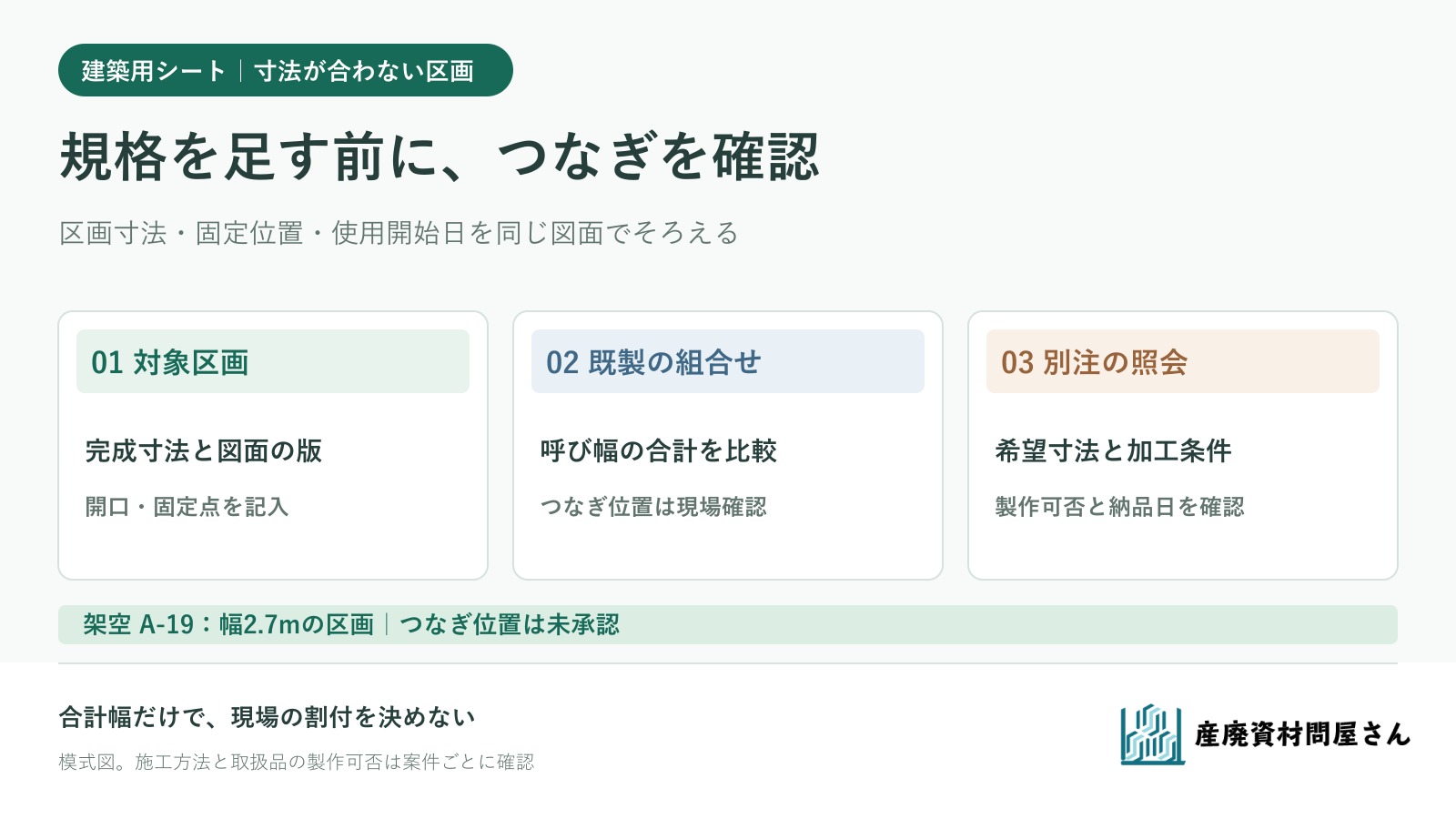

図面の区画に合う寸法が商品一覧にないとき、「幅を足せば足りる」と既製品を発注するのは早計です。つなぎを入れてよい場所や固定点が未確認なら、注文後に割付を変えることになりかねません。対象区画の完成寸法と現場の指定を一枚のメモにし、既製品の組合せ案と別注案を同じ使用開始日で照会するのが相談の出発点です。

まず「覆う区画」と「つなげる場所」を図面に書き込む

発注したいシートの寸法を決める前に、現場の施工担当と、どの範囲を覆うかを確かめます。区画ごとの必要な幅・高さ、開口や障害物、固定できる位置、求められる性能と提出資料を、図面番号・版と一緒に残してください。寸法は図面上の区画幅なのか、端部を含めた完成シートの希望寸法なのかも分けます。

つなぎ目を設けてよい範囲、設けられない範囲があれば、その指示を図面上に示します。指定がまだない場合は「つなぎ位置未承認」と書きます。購買担当が寸法だけからつなぎ位置や固定方法を決めることはできません。覆う範囲と固定位置、呼び寸法と実際の製品寸法、ハトメ等の加工条件を確認する項目は建築用シートの案内にまとめています。

例えば架空の現場A-19で、ある区画の必要範囲が幅2.7m、高さ5.4m、隣に搬入用の開口があるとします。施工担当から、つなぎを許す位置と端部の固定位置はまだ示されていません。この段階で決まっているのは区画の寸法だけです。A-19の図は施工図ではなく、見積もり前に何を確認するかを示す例です。

既製品を足すときは、合計幅を「覆える幅」とみなさない

メーカーの掲載例を見ると、アサヒシートの防炎Rメッシュシートには、1.8×5.4m、1.2×5.4m、0.9×5.4mなどの規格があります［1］。A-19では、この防炎Rメッシュシートの掲載寸法を使い、幅の組合せを比較します。購入する品番の完成実寸と販売単位は、別途確認します。

1.8＋0.9＝2.7だから「ぴったり」と決めると、つなぎ方を考える余地を見落とします。1.8＋1.2＝3.0なら差は0.3mですが、それを必要な重なりや固定に充ててよいとも決められません。そもそも候補品の完成実寸、ハトメ位置、現場が認めるつなぎ位置が先に必要です。面積や呼び幅の計算は、組合せの候補を探す段階にとどめます。

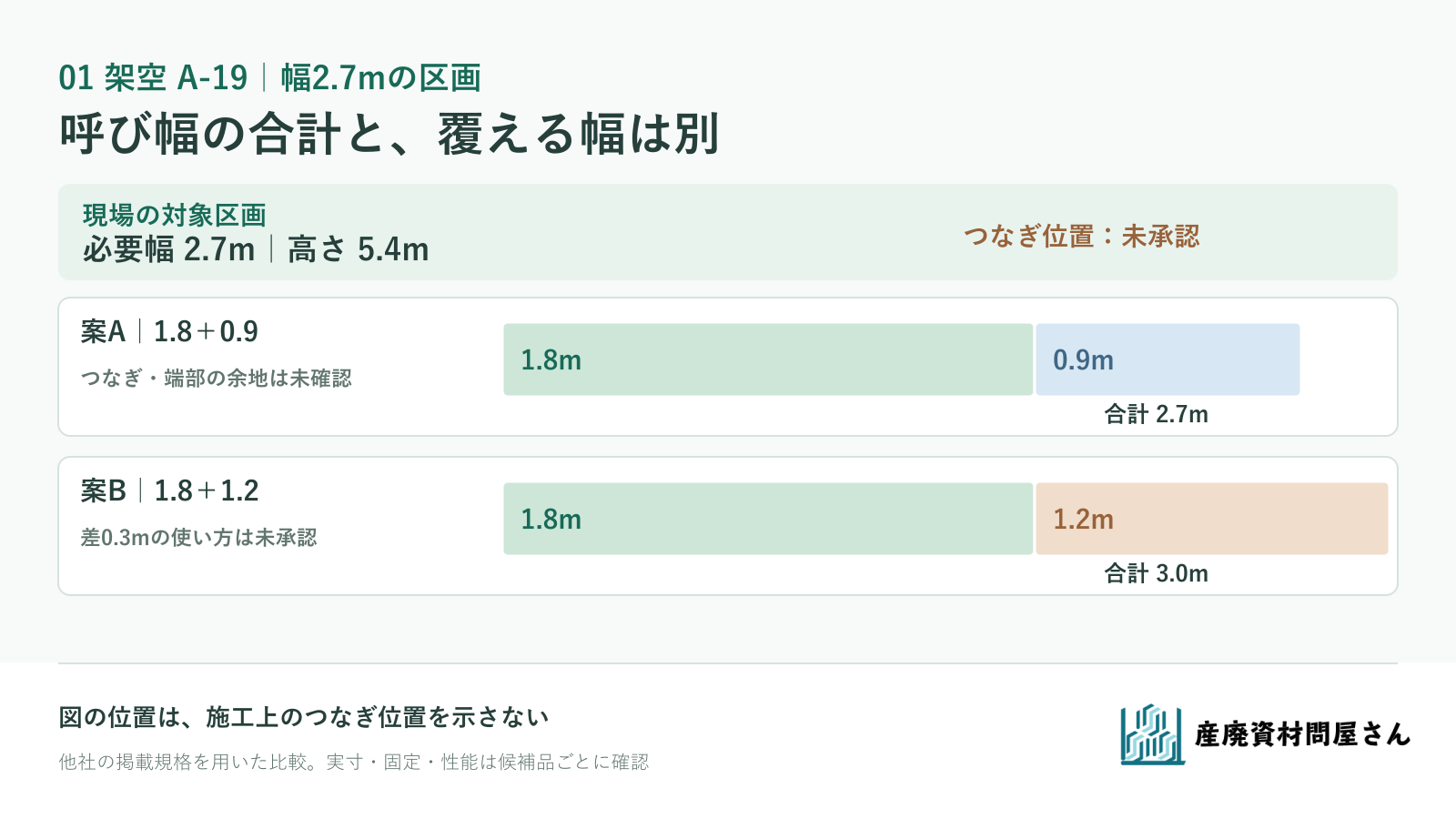

幅はアサヒシート掲載規格を使った比較用の呼び幅です。図のつなぎ・端部は施工位置を指定しません。 図を拡大して見る

つなぎ位置の確認結果を、組合せ案と別注案に共通で使う

現場から「どこにつないでよいか」「固定点はどこか」の回答をもらったら、既製品の各案をその図面に重ねて確認します。開口の脇に縦のつなぎを置けるか、端部の固定位置に候補品の加工が合うかは、現場指定と候補品の仕様を合わせて判断する項目です。図面上で幅が収まるだけで、施工可能とは断定しません。

つなぎを置ける場所が限られ、既製品の組合せでは条件を満たす案が残らない場合に、希望する完成寸法とハトメなどの加工を別注候補として伝えます。アサヒシートの上記製品ページには掲載外サイズを受注生産とする記載があります［1］。ただし、A-19の希望寸法をそのまま作れるという回答ではありません。必要寸法と固定方法を伺い、既製サイズや加工の対応を個別に確認します。相談する項目は白防炎シート商品ページにもまとめています。白防炎シートを選ぶ場合は、その候補品番の寸法・加工条件で確認します。

性能の指定がある現場では、既製品と別注品で同じ表示・提出資料を満たすかも候補ごとに確認します。寸法が合っても、必要な資料がそろわなければ比較は終わりません。

見積もりは製作可否と納品日まで含めて並べる

既製品の組合せ案と別注案を比較する際は、図面と同じ条件を双方へ渡します。別注の納期を一律に「何日」と見込まず、加工内容・数量・納品先・使用開始日を伝えて回答を得ます。当社でも、価格・送料・納期は仕様と数量を確認したうえでご案内します。

「つなぎ位置未承認」はそのまま伝え、施工担当の回答を受けて見積条件を更新します。 図を拡大して見る

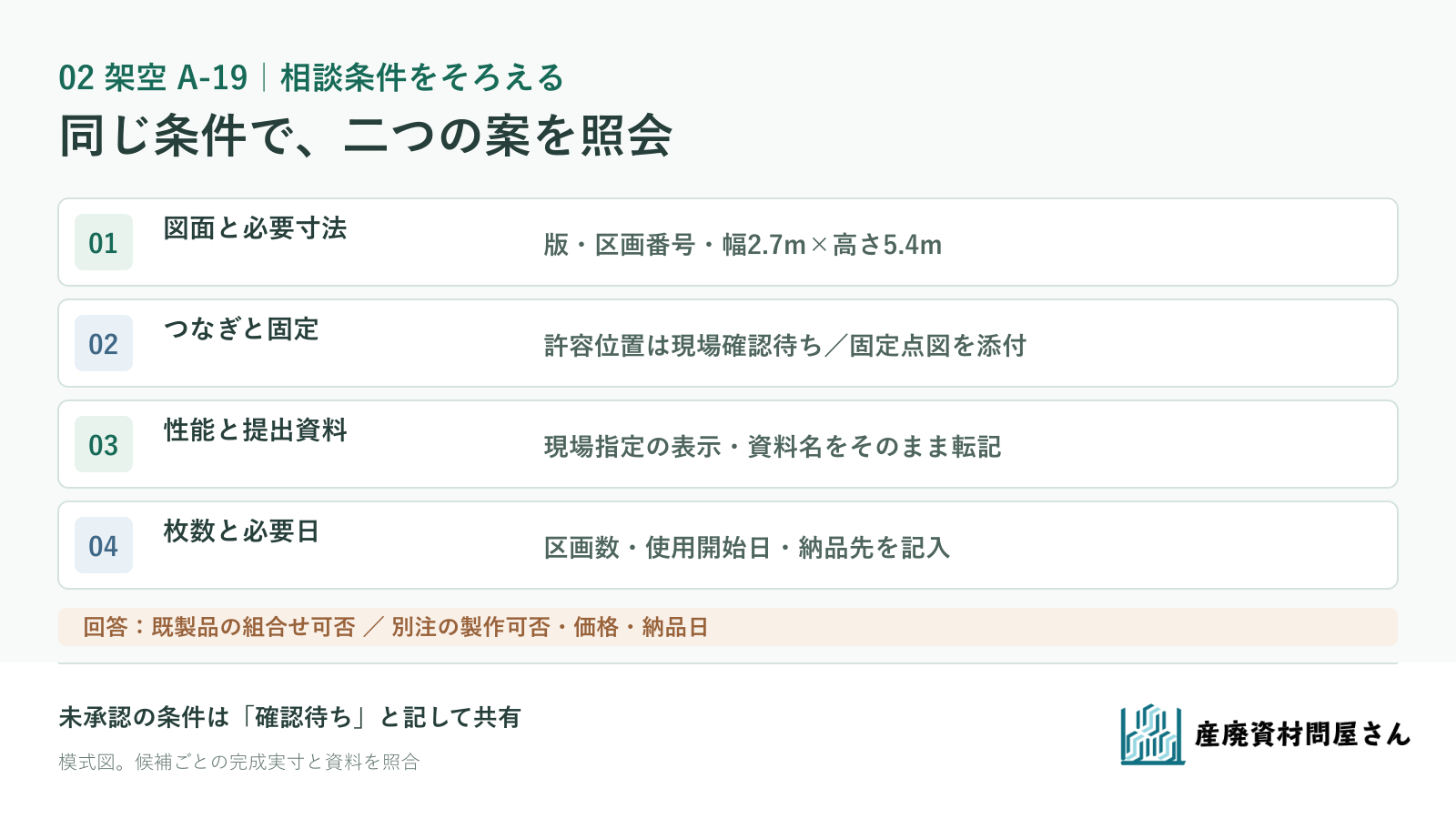

お問い合わせには、現場指定の図面・写真、区画ごとの必要寸法、固定位置とつなぎの指示、必要な表示・資料、数量、使用開始日、納品先を添えてください。未決事項は空欄にせず「確認待ち」と明記します。既製品で対応する場合も別注を検討する場合も、同じ図面の版で施工担当の承認と手配先の回答をそろえてから、注文する寸法と枚数を確定できます。

参考資料・出典

1. アサヒシート「防炎Rメッシュシート」（2026年9月25日確認）。同社の規格寸法と掲載外サイズの受注生産案内を参照。
